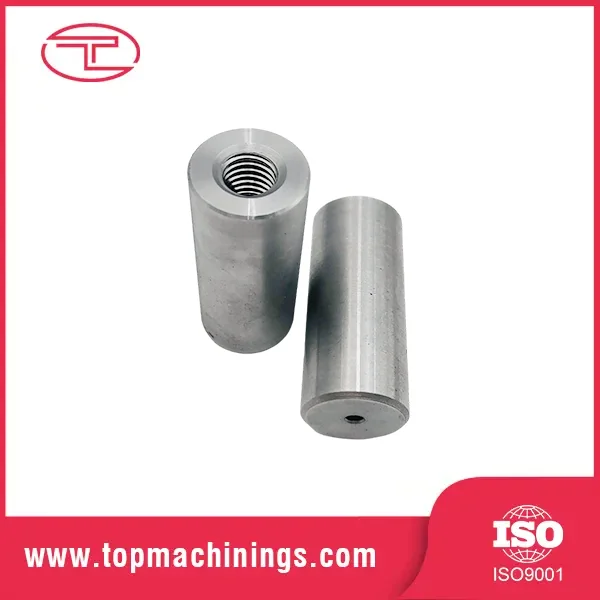

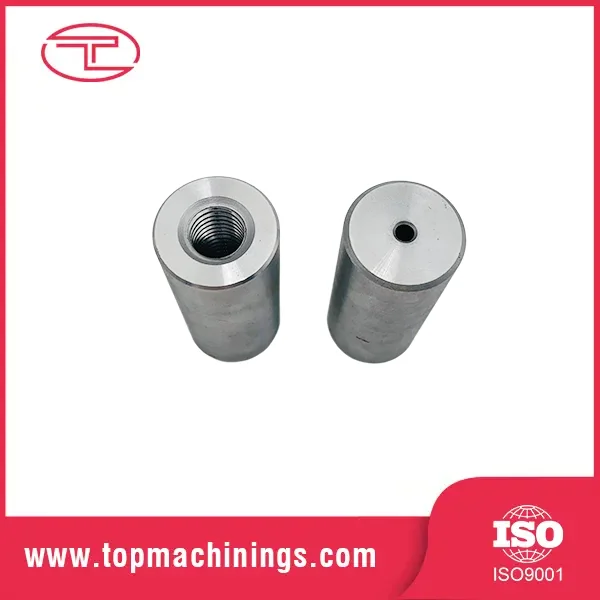

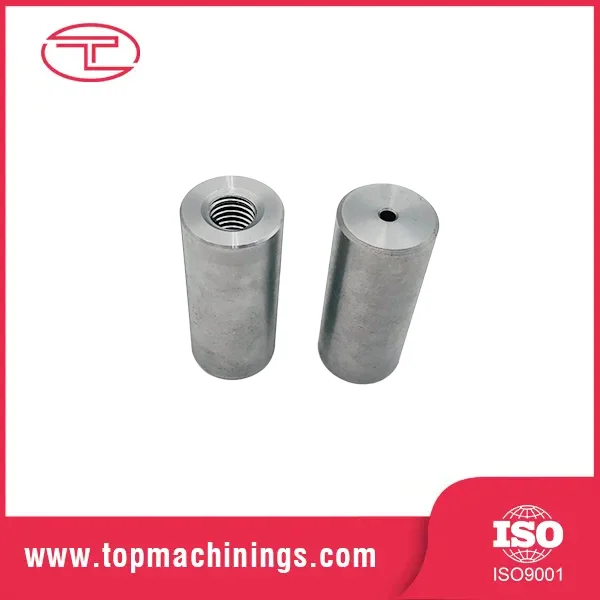

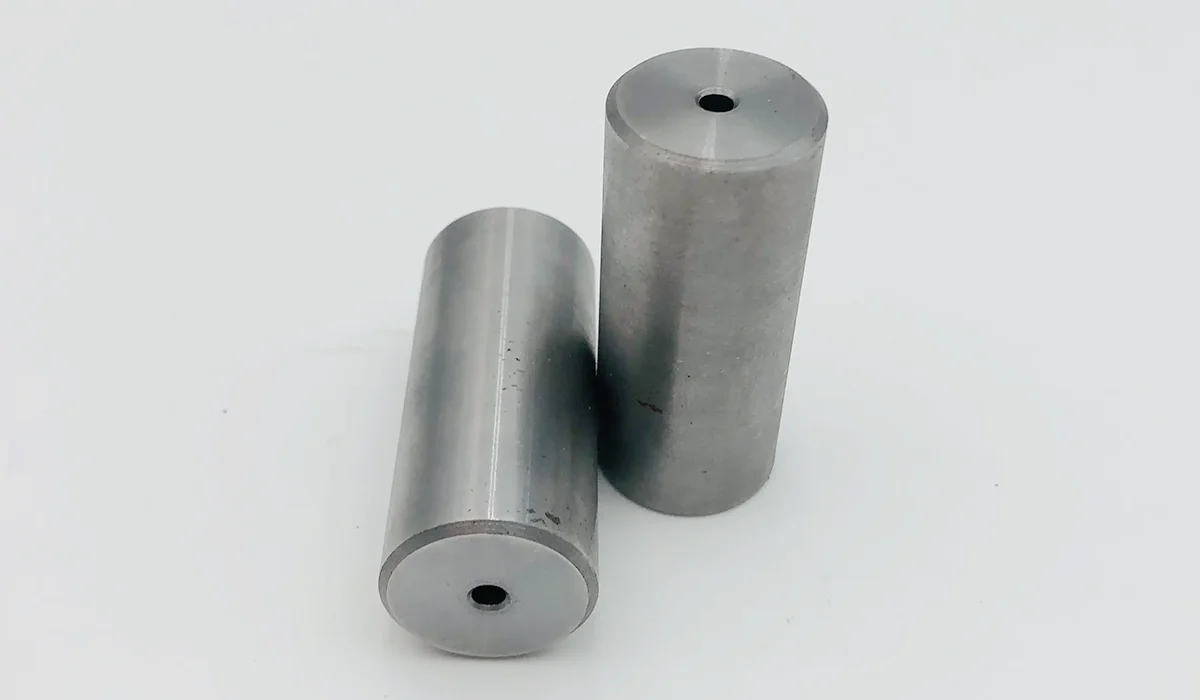

Precision CNC gängad bussning

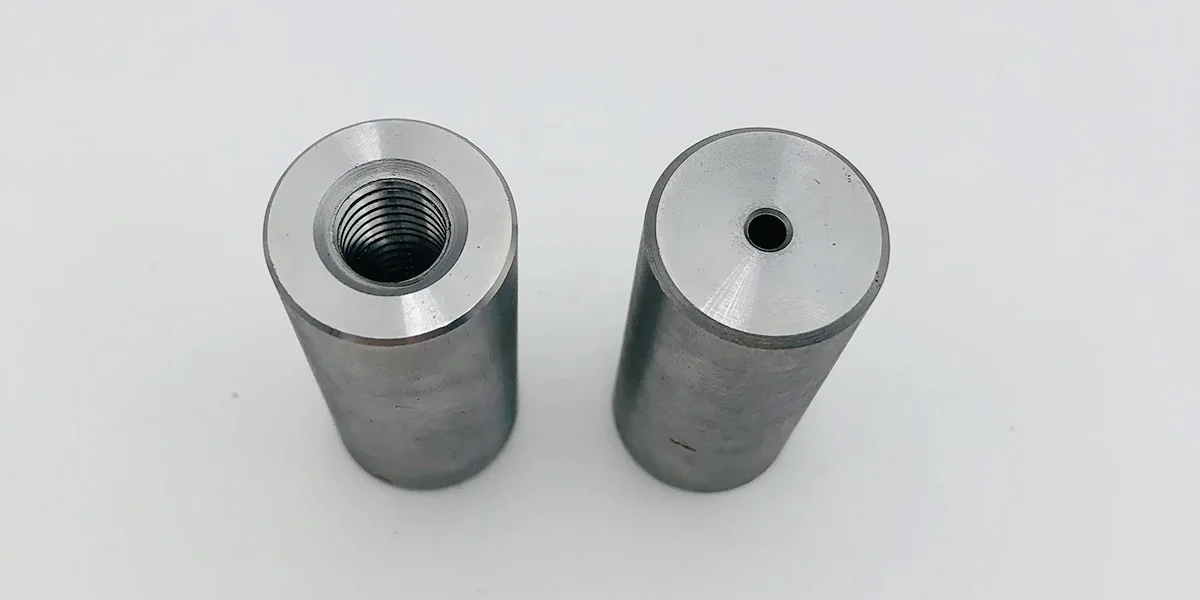

En precisions-CNC-gängad bussning är en cylindrisk hylsa med precisionsbearbetade gängor på sin inre eller yttre yta. Se det som ett "gängat skär" som ger en komponent ett starkt utbytbart gänggränssnitt utan att bearbeta gängor direkt i moderdelen. När ett gängat hål remsar i ett mjukt aluminiumhus – ett klassiskt felläge – är bussningen den del som räddar dagen.

Det finns två huvudfamiljer: gängade insatser och hylsbussningar. Båda kräver samma sak från maskinverkstaden: rundhet, koncentricitet och gängnoggrannhet mätt i mikron.

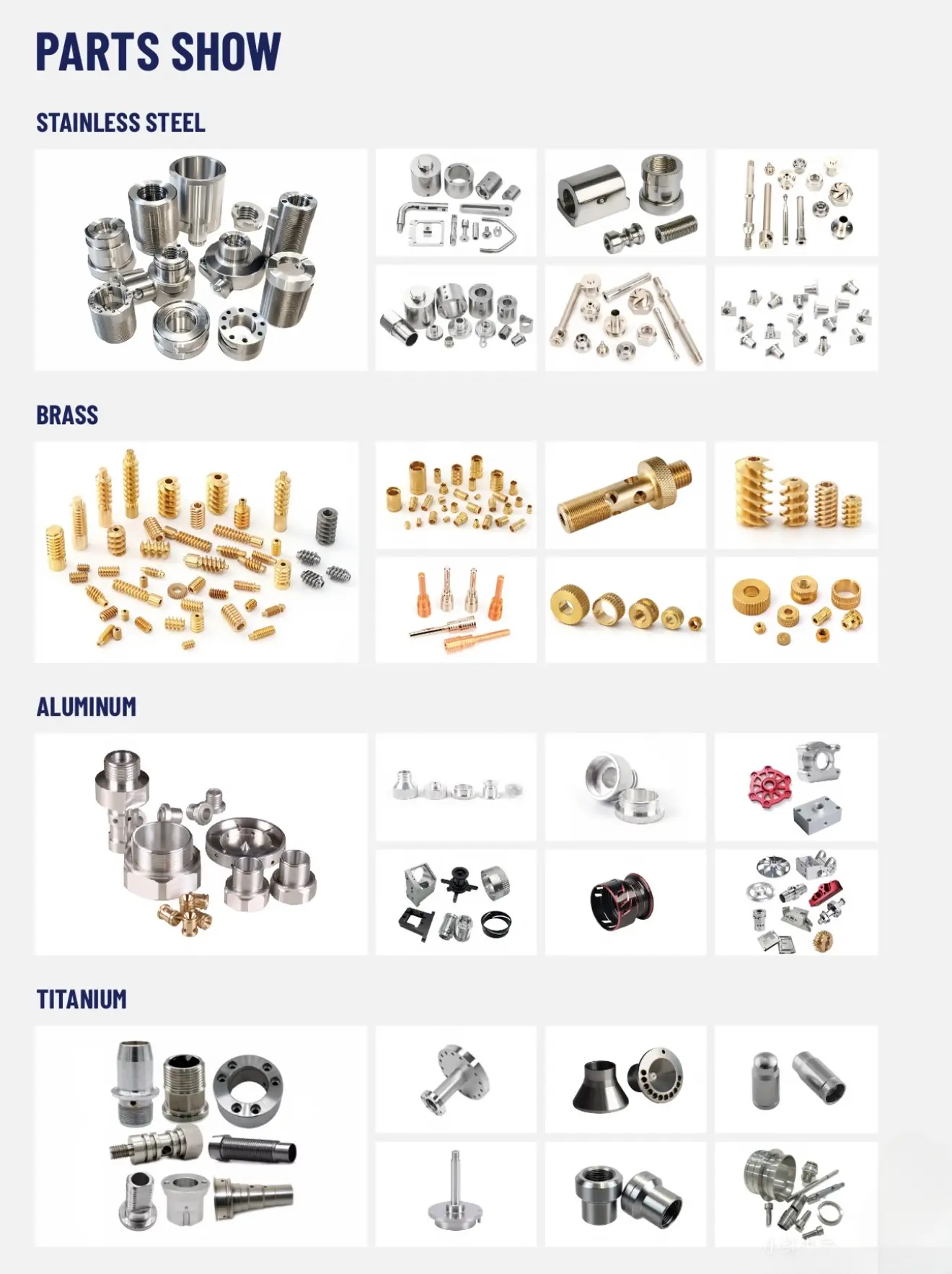

Material & trådkonfigurationer

Rostfritt stål (SUS303/304/316): korrosionsbeständighet för livsmedel, marin och medicinsk användning.

Legerat stål (4140/1045): hög hållfasthet med värmebehandling för tunga belastningar.

Mässing (C3604/HPb59-1): utmärkt bearbetningsförmåga och naturlig smörjbarhet för lagerprecisions CNC-gängade bussningar.

Aluminium (6061-T6/7075): lätt för flyg- och fordonsenheter.

Gängformer: metriska (M3–M64), UNC/UNF, NPT-rörgängor och anpassade former per ritning.

Klasser: 6H/6g standard, 5H/4h precisionsklasser för interferenspassning.

Gängan skärs med enpunktsgängning eller gängfräsning på CNC-svarvar, följt av stigningsdiametermätning. För presspassade insatser håller vi ytterdiametern till ±0,005 mm så att bussningen sitter med rätt interferens — tillräckligt löst för att installera, tillräckligt hårt för att aldrig snurra.

Produktspecifikationer

Typiska tillämpningar av precisions-CNC-gängad bussning

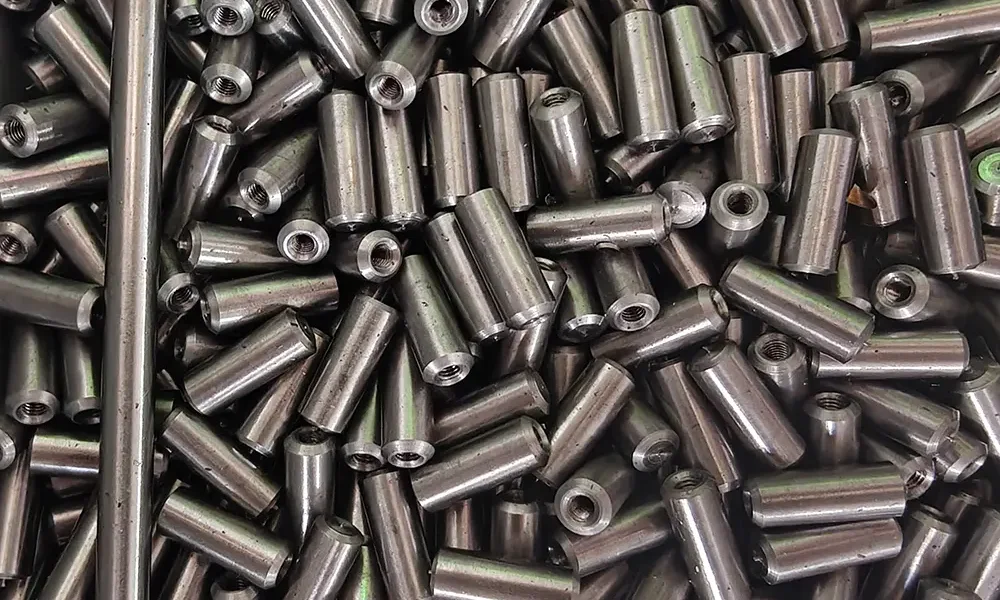

Som en tillverkare och leverantör av precisions-CNC-gängade bussningar, levererar Tuoyuan Metal bussningar i bulk till fabriksdirekta priser för:

Gängade insatser för aluminium- och plasthus inom fordon och elektronik.

Lagerhylsor och slitagebussningar i pumpar, växellådor och transportörer.

Lokaliseringsbussningar för jiggar, fixturer och verktygsplattor.

Hydrauliska och pneumatiska cylinderkomponenter.

Möbler, apparater och utrustning pivotenheter.

Aerospace och försvar lätta sammansättningar.

Verkligt fall

Fallstudie: Custom Precision CNC-gängade mässingsbussningar

Bransch: Elektronik & elektrisk utrustning

Material: Mässing C36000

Process: schweizisk CNC-svarvning, gängning och sexkantsfräsning

En amerikansk tillverkare av elektroniska komponenter behövde anpassade precisions CNC-gängade bussningar för att fungera som anti-rotationsinsatser i plasthöljen. Delarna krävde en gradfri finish för att säkerställa enkel skruvmontering utan att skada plasthöljet. Genom att använda fleraxliga schweiziska CNC-svarvar bearbetade vi mässingsbussningarna med rena gängor och exakta sexkantshuvuden i en enda uppsättning. En grundlig ultraljudsrengöringsprocess implementerades för att ta bort alla metallspån, följt av 100 % optisk inspektion av tråden.

Produktionsprocess

Varje bussning börjar med en teknisk granskning: vårt team analyserar din 2D/3D-ritning eller prov, väljer materialkvalitet och programmerar optimala verktygsbanor. För gängade skär är den kritiska parametern interferenspassningen - vi beräknar den exakta OD för att garantera retention utan att överbelasta värddelen.

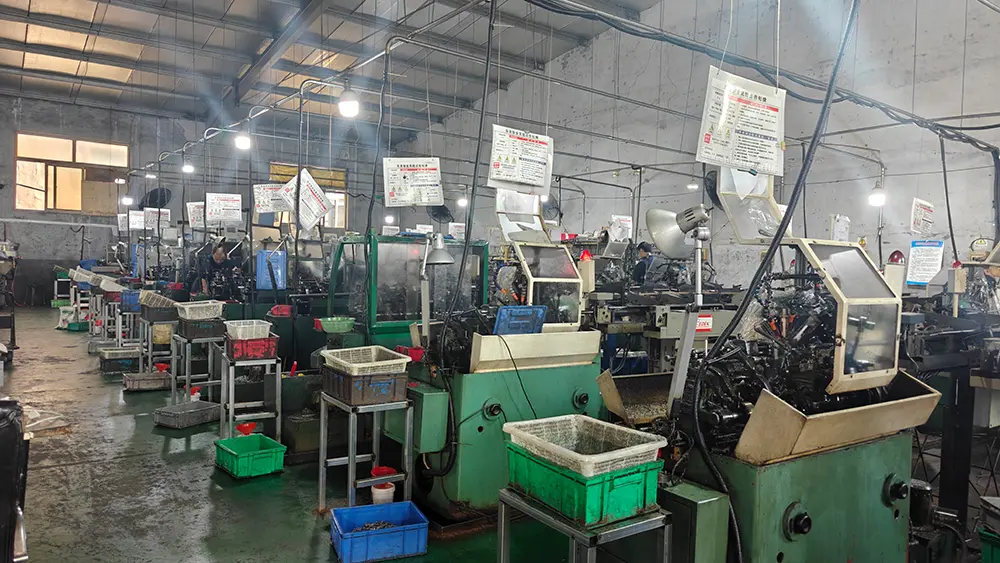

Bearbetning körs på höghastighets automatiska CNC-svarvar med stångmatare. Svarvning, vändning, räfsning, borrning och gängning slutförs i en fastspänningscykel där det är möjligt - denna enkeluppsättningsmetod är det som håller koncentriciteten inom mikronområdet.

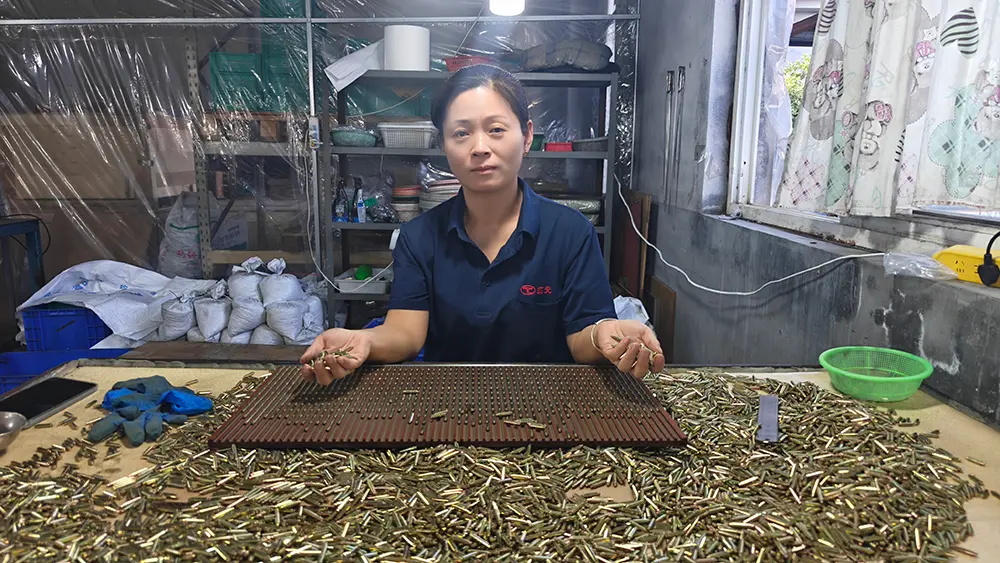

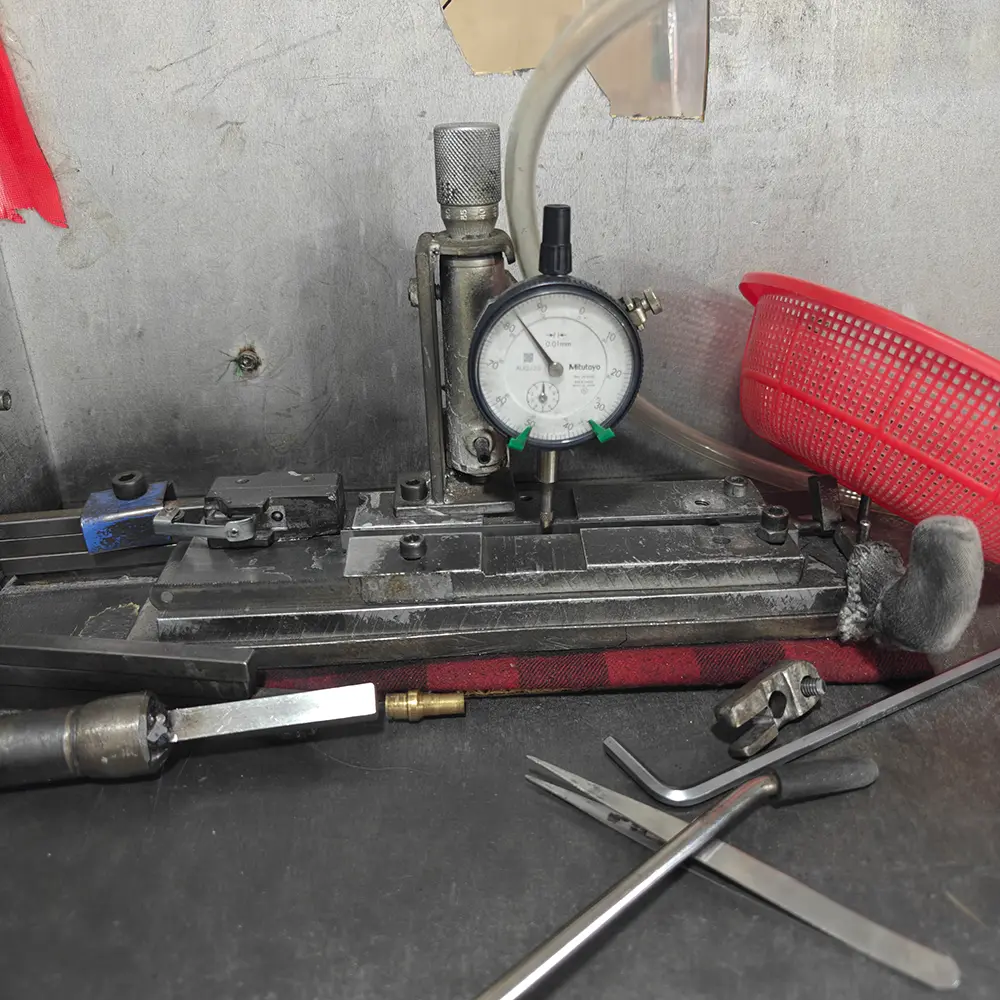

Gängning följs av 100 % inspektion: gängplugg/ringmätning, optisk sortering och CMM-verifiering på provdelar. Ytbehandling (zink, svartoxid, nickel) appliceras i våra egna linjer innan slutpackning.

Varför välja Tuoyuan Metal

Ett decennium av precisionsbearbetning Tuoyuan Metal har över 10 års erfarenhet av precisionssvarvade detaljer och CNC-bearbetade komponenter, och betjänar kunder i 20+ länder med en 95 % återköpsfrekvens. När du beställer bussningar från oss arbetar du med en butik som redan har löst ditt problem — många gånger.

Bussningar är förpackade i rostskyddspapper, polypåsar och exportkartonger eller träfodral per orderstorlek. Små partier skickas med express (DHL/FedEx/UPS); bulkbeställningar skickas till sjöss från Qingdaos hamn (FCL/LCL) eller flygfrakt. Dokumentation: Kommersiell faktura, packlista, fraktsedel, ursprungsintyg, materialprovningscertifikat. Kontakta vårt exportteam för precisionspriser för CNC-gängbussningar, bulkbeställningar eller en offert.

FAQ

F1: Kan du bearbeta bussningar från min ritning eller prov?

A1: Ja. Skicka oss en 2D/3D-ritning (PDF, AI) eller ett fysiskt prov. Vi granskar designen, bekräftar material och toleranser och gör förproduktionsprover för ditt godkännande innan massproduktion.

F2: Vilken tolerans kan du hålla på trådar?

A2: Standardgängaklasser 6H/6g enligt ISO 965. För precisionsapplikationer kan vi hålla 5H/4h med stigningsdiameter verifierad med kalibrerade mätare. Berätta för oss dina klasskrav.

F3: Hur garanterar du kvalitet på stora beställningar?

A3: Första artikelinspektion med en fullständig rapport, sedan mätning under processen och 100 % optisk sortering på slutliga dimensioner. Vi stöder även tredjepartsinspektion före leverans.

F4: Kan du tillverka dessa precisions CNC-gängade bussningar till anpassade storlekar och icke-standardiserade gängstigningar?

A4: Ja, vi anpassar ytterdiametern, längden, väggtjockleken och gängspecifikationerna helt enligt dina tekniska ritningar eller provdelar.

F5: Kan jag begära prover innan jag lägger en massproduktionsorder?

A5: Absolut. Vi kan tillhandahålla prototyp-/förproduktionsprover för din funktionstestning och monteringsvalidering innan vi fortsätter till fullskalig tillverkning.
