Vad är precisionssvarvade titandelar och varför spelar de roll i tillverkningen?

1. Vad är precisionssvarvade titandelar?

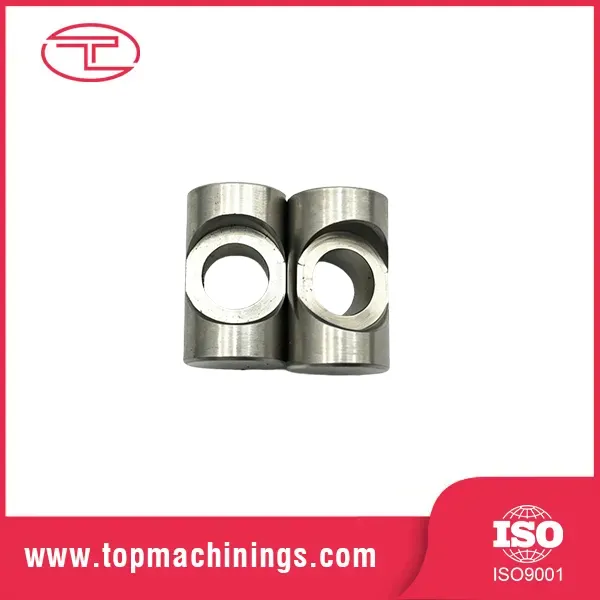

Precisionssvarvade delar i titanär komponenter som tillverkas genom att ta bort material från roterande titanmaterial med hjälp av specialiserad svarvutrustning. Computer numerical control (CNC)-system styr skärverktygen för att producera exakta diametrar, längder, spår, gängor, hål och andra specificerade egenskaper.

Till skillnad från metallkomponenter för allmänna ändamål är precisionssvarvade delar utformade för att uppfylla definierade tekniska krav. Deras dimensioner och ytförhållanden kan direkt påverka tätningsprestanda, monteringsuppriktning, rotationsrörelse, tillförlitlighet för fästning och utrustningens livslängd.

Typiska exempel inkluderar titanaxlar, bussningar, hylsor, stift, gängade beslag, distanser, kopplingar och specialanpassade cylindriska komponenter. Beroende på ritningen kan en del kräva enbart svarvning eller ytterligare fräsning, borrning, gängning, slipning och ytbehandling.

Vad gör en svarvad del riktigt precisionskonstruerad?

• Måttnoggrannhet:Kritiska diametrar, längder och hål håller sig inom specificerade toleranser.
• Geometrisk kontroll:Koncentricitetsrelaterade krav, utlopp, rundhet och andra geometriska egenskaper kontrolleras vid behov.
• Ytkvalitet:Funktionella ytor uppfyller specificerade grovhets- och ytbehandlingskrav.
• Materialkonsistens:Titankvaliteten och materialets skick matchar tekniska specifikationer.
• Repeterbarhet:Produktionsprocesser upprätthåller konsekventa resultat över godkända partier.

För köpare är målet inte bara att skaffa en titankomponent. Det är för att erhålla en komponent som passar sammansättningen, fungerar tillförlitligt i sin driftsmiljö och kan tillverkas konsekvent med önskad volym.

2. Varför spelar titan någon roll vid precisionstillverkning?

Titan väljs när konventionella metaller inte kan ge den erforderliga kombinationen av mekanisk prestanda, vikt och miljöbeständighet. Dess fördelar är särskilt värdefulla i kompakta sammansättningar där varje komponent måste leverera pålitlig prestanda utan att lägga till onödig massa.

Hög styrka med låg vikt

Titanlegeringar erbjuder ett gynnsamt förhållande mellan styrka och vikt. Jämfört med många stål kan titanlegeringar ge avsevärda viktbesparingar samtidigt som den styrka som behövs för lämpligt utformade komponenter bibehålls. Detta gör dem attraktiva för flygmaskinvara, lätta mekanismer och bärbar utrustning.

Utmärkt korrosionsbeständighet

Titan bildar naturligt en skyddande oxidfilm som bidrar till dess korrosionsbeständighet i många miljöer. Beroende på kvalitet och serviceförhållanden kan den vara lämplig för marin utrustning, kemiska processsystem och komponenter som utsätts för fukt eller korrosiva medier.

Icke desto mindre bör kompatibiliteten alltid bedömas mot de faktiska kemikalierna, temperaturerna, spaltförhållandena och driftstrycken som är involverade. Ingen enskild titankvalitet är lämplig för alla miljöer.

Pålitlig prestanda i krävande tillämpningar

Lämpligt utvalda titankomponenter kan ge en användbar kombination av mekanisk styrka, korrosionsbeständighet och långsiktig funktionssäkerhet. Vissa titankvaliteter erbjuder också god biokompatibilitet, även om medicinsk användning kräver ytterligare material, tillverkning och regulatoriska kontroller.

Potential för långsiktigt värde

Titan kostar vanligtvis mer att köpa och bearbeta än vanliga aluminium- eller stålalternativ. Dess värde bör dock bedömas över komponentens livslängd. Lägre vikt, minskat korrosionsrelaterat underhåll och applikationsspecifika prestandafördelar kan motivera den initiala investeringen.

Den mest ekonomiska lösningen är inte nödvändigtvis materialet med lägst enhetspris. Det är materialet som uppfyller applikationens funktionskrav utan onödig bearbetning eller överdriven specifikation.

3. Vilka titankvaliteter bör du överväga?

Materialvalet påverkar styrka, korrosionsbeständighet, bearbetbarhet, kostnad och överensstämmelse med kundens specifikationer. Två vanliga val är kommersiellt rent titanium Grade 2 och titanlegeringen Ti-6Al-4V, allmänt känd som Grade 5. Andra kvaliteter kan vara mer lämpliga för specifika kemiska, strukturella eller reglerade tillämpningar.

Tabellen ger en allmän urvalsguide, inte en ersättning för tekniskt godkännande. Materialkvaliteter, leveransförhållanden och nationella standarder eller industristandarder är inte automatiskt utbytbara. Köpare bör ange exakt kvalitet, styrande standard och erforderligt materialskick.

Hur kan du undvika materialvalsmisstag?

• Identifiera faktiska belastningar, temperaturintervall och omgivande miljö.
• Bekräfta om korrosionsbeständighet, styrka, utmattningsprestanda eller vikt är det primära kravet.
• Granska materialstandarden och eventuella kundspecifika begränsningar.
• Bekräfta om materialcertifikat och partispårbarhet krävs.
• Be tillverkaren att granska materialtillgängligheten innan produktionsschemat godkänns.

Att välja en kvalitet enbart för att den beskrivs som höghållfast eller korrosionsbeständig kan öka kostnaderna utan att förbättra den färdiga produkten. Materialbeslut bör baseras på mätbara driftskrav.

4. Hur tillverkas titan precisionssvarvade delar?

Pålitlig titansvarvning kräver ett kontrollerat arbetsflöde som kopplar samman teknisk granskning, materialberedning, bearbetning, inspektion och slutleverans. Varje steg hjälper till att förhindra defekter som annars kan uppstå under montering eller fältdrift.

Steg 1: Ritningsgranskning och designutvärdering

Tillverkaren granskar den tekniska ritningen, tredimensionell modell, kritiska dimensioner, gängor, ytkrav och produktionskvantitet. Potentiella problem inkluderar onödigt snäva toleranser, otillgängliga detaljer, tunna väggar och komplexa inre geometrier.

Tidig teknisk feedback hjälper till att identifiera förändringar som kan förenkla bearbetningen utan att kompromissa med funktionen.

Steg 2: Materialförberedelse

Råmaterial väljs enligt den specificerade titankvaliteten, lagerform, dimensioner och materialtillstånd. Vid behov kontrolleras certifikat och identifieringsdokument innan produktionen påbörjas.

Steg 3: CNC-svarvning

Under CNC-svarvning roterar arbetsstycket medan skärverktyg tar bort material enligt den programmerade bearbetningssekvensen. Beroende på designen kan processen skapa yttre diametrar, skuldror, spår, hål och andra rotationsegenskaper.

Lämplig arbetshållning, verktygsgeometri, skärparametrar och kylvätskeleverans är avgörande för en stabil produktion.

Steg 4: Sekundära operationer

Vissa komponenter kräver ytterligare fräsning, borrning, gängning, gängskärning, slipning eller gradning. Dessa operationer bör samordnas för att skydda kritiska ytor och bibehålla dimensionsförhållanden mellan funktioner.

Steg 5: Inspektion och efterbehandling

Färdiga komponenter kontrolleras mot ritnings- och inköpskrav. Beroende på applikation kan detta inkludera dimensionsmätning, gänginspektion, ytjämnhetsprovning, visuell inspektion och genomgång av materialdokumentation.

Varje specificerad efterbehandling bör bedömas för kompatibilitet med titankvaliteten, funktionskrav och efterföljande monteringsoperationer.

Steg 6: Paketering och leverans

Delar bör rengöras och förpackas på ett sätt som skyddar gängor, tätningsytor och precisionsegenskaper. Tydliga märknings- och spårbarhetsregister kan förenkla mottagningsinspektion och lagerhantering.

5. Vilka bearbetningsutmaningar bör köpare förstå?

Titan kan bearbetas framgångsrikt, men dess beteende skiljer sig från det för många vanliga tekniska metaller. Att förstå dessa skillnader hjälper köpare att utvärdera offerter, produktionsscheman och tillverkningskapacitet mer realistiskt.

Värmekoncentration och verktygsslitage

Titan har relativt låg värmeledningsförmåga, så värme kan koncentreras nära skärzonen. Detta kan påskynda verktygsslitaget och påverka ytkvaliteten om skärförhållanden och kylning inte kontrolleras korrekt.

Lämpliga skärverktyg, stabila bearbetningsparametrar, effektiv kylvätsketillförsel och snabb verktygsbyte hjälper till att upprätthålla processkonsistens.

Elastisk återhämtning och dimensionsvariation

Titans elastiska beteende kan göra att materialet fjädrar tillbaka efter att skärkrafterna har avlägsnats. Tunnväggiga komponenter och smala skaft är särskilt känsliga för arbetstryck och skärkrafter.

Noggrann fixturdesign, lämpliga bearbetningssekvenser och mellanliggande mätning kan hjälpa till att minska distorsion och förbättra dimensionskontrollen.

Chipkontroll och ytdefekter

Okontrollerade spån kan störa bearbetningen, skada färdiga ytor och störa automatiserad produktion. Felaktiga verktygsförhållanden kan också orsaka ytslitage, uppbyggt material på skäreggen eller inkonsekventa ytbehandlingar.

Effektiv spånevakuering och inspektion av kritiska ytor är därför viktiga delar av processen.

Högre tillverkningskostnader

Titans materialpris, bearbetningstid, verktygsförbrukning och inspektionskrav kan alla påverka den färdiga komponentkostnaden. Snäva toleranser, komplexa funktioner och krävande dokumentation kan öka kostnaderna ytterligare.

Köpare kan ofta förbättra kostnadseffektiviteten genom att förenkla icke-funktionella funktioner, undvika onödigt snäva toleranser och välja en lämplig produktionskvantitet.

6. Hur kan du specificera rätt toleranser?

Toleranser avgör hur mycket en tillverkad dimension kan variera samtidigt som den förblir acceptabel. I precisionssvarvade delar av titan beror lämplig tolerans på egenskap, material, geometri, tillverkningsmetod, inspektionsförmåga och funktionskrav.

Det finns ingen universell tolerans som gäller för varje titankomponent. Följande exempel illustrerar hur köpare kan organisera sina krav snarare än att garantera en viss tillverkningskapacitet.

Applicera snäva toleranser endast där de är nödvändiga

Att tillämpa mycket snäva toleranser för varje dimension kan öka bearbetningstiden, inspektionsansträngningen och risken för kassering. Ett mer praktiskt tillvägagångssätt är att identifiera de egenskaper som direkt påverkar montering, tätning, rotation eller lastöverföring.

Till exempel kan ett lagersäte kräva hårdare dimensionskontroll än en icke-funktionell yttre skuldra. De slutliga kraven bör fastställas av konstruktören och verifieras med tillverkaren innan tillverkningsgodkännande.

Bekräfta inspektionsmetoder innan du beställer

Fråga hur kritiska dimensioner kommer att mätas och registreras. Beroende på detalj kan lämpliga metoder inkludera kalibrerade mikrometrar, hålmätare, gängmätare, ytjämnhetsinstrument, optiska mätsystem eller koordinatmätmaskiner.

Leverantören bör bekräfta att den föreslagna inspektionsmetoden är lämplig för den specificerade toleransen och geometrin.

7. Vilka industrier använder titansvarvade komponenter?

Precisionssvarvade delar av titan används i branscher där materialprestanda, korrosionsbeständighet, låg vikt eller speciella driftsförhållanden motiverar kostnaden.

Flyg och rymd

Utvalda flygsystem använder titankomponenter för viktkänsliga strukturer, fästelement, axlar, beslag och annan precisionshårdvara. Dessa applikationer kan kräva strikta materialspecifikationer, spårbarhet och dokumenterade inspektionsprocedurer.

Medicinsk utrustning

Titan används i vissa medicinska instrument, utrustningskomponenter och implantatrelaterade produkter. Tillämpningar som involverar patientkontakt eller implantation kräver lämpliga materialkvaliteter, validerade processer och tillämpliga regulatoriska kontroller. Allmänna titanbearbetning ensam etablerar inte medicinsk lämplighet.

Marin och kemisk bearbetning

Korrosionsbeständiga titankomponenter kan vara användbara i utvalda marina system, vätskehanteringsutrustning och kemiska processinstallationer. Betygsval måste ta hänsyn till den faktiska vätskekemin, temperaturen, trycket och driftsmiljön.

Industrimaskiner och automation

Anpassade stift, hylsor, kopplingar, axlar och precisionskopplingar kan dra nytta av titans mekaniska egenskaper i specialiserade maskiner, automatiserad utrustning och kompakta mekanismer.

Energi och högpresterande utrustning

Vissa energisystem och högpresterande produkter använder titankomponenter där vikt, korrosionsbeständighet eller mekanisk prestanda är viktigt. Design- och materialspecifikationen ska återspegla applikationens faktiska belastningar och miljöexponering.

Inom dessa branscher är den mest lämpliga komponentdesignen en som balanserar tekniska krav med tillverkningsbarhet, inspektionsbehov och totalkostnad.

8. Hur kan du verifiera delens kvalitet?

En färdig komponent kan se korrekt ut samtidigt som den inte uppfyller sina dimensions- eller materialkrav. En strukturerad kvalitetsprocess hjälper köpare att verifiera att de levererade precisionssvarvade titandelarna överensstämmer med den godkända specifikationen.

Granska materialidentifiering och spårbarhet

Bekräfta betyget, styrande materialstandard och erforderligt materialskick. Begär materialprovningscertifikat där det anges och säkerställ att dokumentationen kan kopplas till det levererade produktionspartiet.

Kontrollera Kritiska dimensioner

Inspektionsprotokoll bör identifiera de uppmätta egenskaperna och visa överensstämmelse med tillämpliga ritningskrav. För krävande projekt, kom överens i förväg om inspektionsrapportens format, provtagningsplan och acceptanskriterier.

Utvärdera yt- och trådkvalitet

Inspektera funktionsytor för relevanta defekter och verifiera att gängorna överensstämmer med den specificerade standarden. Gradning och rengöring bör inte skada tätningskanter, passande ytor eller andra kritiska egenskaper.

Bekräfta kvalitetssystemet

Fråga om tillverkaren upprätthåller dokumenterade procedurer för produktionskontroll, avvikande produkter, utrustningskalibrering och korrigerande åtgärder. Certifieringar bör kontrolleras för omfattning och giltighet snarare än antas från en leverantörs allmänna marknadsföringsutlåtanden.

• Godkänd ingenjörsritning och revisionskontroll.
• Materialidentifiering och obligatoriska certifikat.
• Dokumenterad dimensionell och visuell inspektion.
• Definierade acceptanskriterier och avvikelsehantering.
• Lämplig förpackning, märkning och partiidentifiering.

Dessa åtgärder hjälper till att minska mottagningstvister, oväntade monteringsproblem och risken för inkonsekventa produktionspartier.

9. Hur kan du välja en pålitlig leverantör?

Att välja leverantör för precisionssvarvade titandetaljer kräver mer än att jämföra enhetspriser. Köpare bör bedöma om tillverkaren förstår applikationen, kan producera den geometri som krävs och har en inspektionsprocess anpassad till projektets risknivå.

Utvärdera relevant tillverkningserfarenhet

Fråga om leverantören har erfarenhet av den specificerade titankvaliteten, liknande deldimensioner, erforderliga toleranser och produktionsvolymer. Erfarenhet av en annan metall visar inte automatiskt motsvarande förmåga i titan.

Granska Ingenjörskommunikation

En pålitlig leverantör bör kunna identifiera otydliga ritningskrav, diskutera tillverkningsrisker och förklara avvägningarna mellan toleranser, produktionsmetoder och kostnader.

Jämför kompletta offerter

Se till att offerterna täcker samma materialkvalitet, kvantitet, inspektionskrav, efterbehandling, förpackning och leveransvillkor. Ett lägre startpris kan utesluta viktiga tjänster eller anta mindre krävande specifikationer.

Bedöm produktionskonsistens

För återkommande beställningar, diskutera processdokumentation, ändringskontroll, batchspårbarhet och hur dimensionell variation övervakas. Konsistens blir särskilt viktigt när komponenter används i sammansättningar med begränsat utrymme eller strikta prestandakrav.

Arbeta med en tydligt definierad tillverkningspartner

När man utvärderar Qingdao Tuoyuan Metal Products Co., Ltd. för ett titankomponentprojekt, bör köpare tillhandahålla teknisk ritning, materialkrav, målkvantitet och inspektionsförväntningar så att de specifika tillverkningskraven kan granskas innan en beställning görs.

Som med alla leverantörsutvärderingar, bekräfta relevant bearbetningskapacitet, materialförsörjningsarrangemang, kvalitetsdokumentation och leveransåtaganden för det faktiska projektet i stället för att förlita sig på allmänna produktbeskrivningar.

10. Vilka faktorer påverkar tillverkningskostnaderna?

Kostnaden för precisionssvarvade delar av titan beror på hela tillverkningsprocessen, inte bara på råmaterialets vikt. Att förstå de stora kostnadsdrivkrafterna hjälper inköpsteam att förbereda mer användbara förfrågningar om offert och undvika onödiga utgifter.

Förbered en komplett offertförfrågan

För att få meningsfulla och jämförbara offerter, inkludera följande information:

• 2D-teknikritning och, där tillgängligt, en 3D-modell.
• Exakt titankvalitet och materialspecifikation.
• Erforderliga toleranser, ytfinish och gängdetaljer.
• Prototypkvantitet och förväntad repeterad beställningsvolym.
• Inspektionsrapporter, certifikat och spårbarhetskrav.
• Obligatorisk efterbehandling, förpackning, leveransplats och måldatum.

Fullständig information gör det möjligt för leverantörer att bedöma genomförbarheten och identifiera kostnadsdrivare innan produktionen påbörjas. Det minskar också sannolikheten för missförstånd om materialbyten, inspektionsomfång och leveransförväntningar.

11. Vanliga frågor

Slutsats

Precisionssvarvade delar i titan erbjuder värdefulla fördelar när komponenternas prestanda beror på styrka-till-vikt-förhållande, korrosionsbeständighet, dimensionsnoggrannhet och applikationsspecifik tillförlitlighet. För att uppnå dessa fördelar krävs lämpligt materialval, kontrollerad CNC-bearbetning, realistiska toleranser och en kvalitetsprocess anpassad till komponentens avsedda användning.

För ingenjörsteam och inköpsproffs börjar den mest effektiva inköpsstrategin med en tydlig teknisk specifikation och en välgrundad jämförelse av tillverkningskapacitet, inspektionskrav, kostnader och leveransåtaganden. Att åtgärda dessa faktorer tidigt kan minska de kostnader som kan undvikas och förbättra konsistensen hos de färdiga komponenterna.
