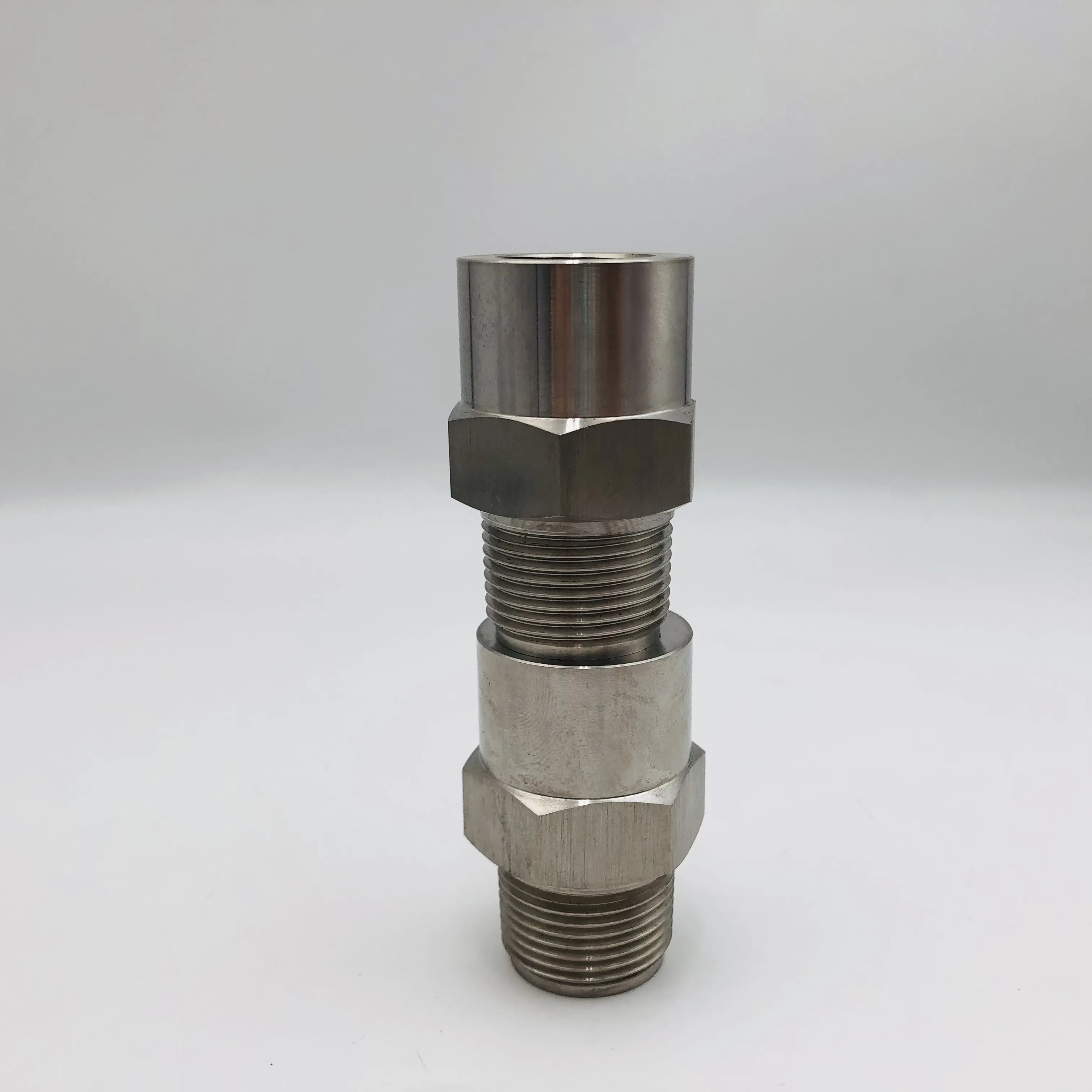

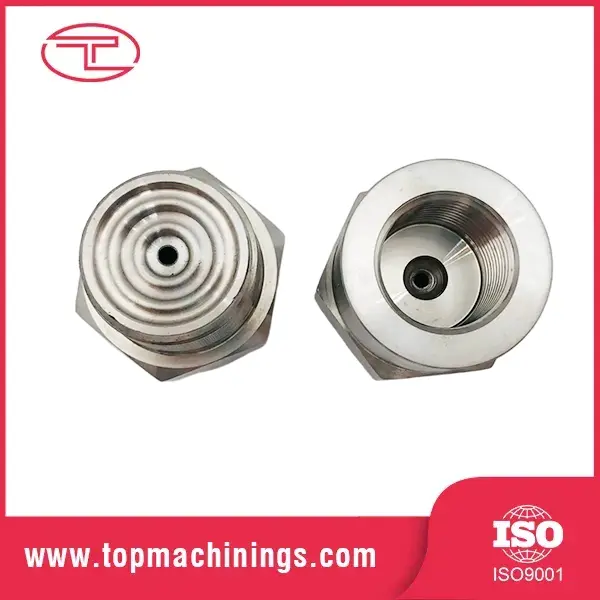

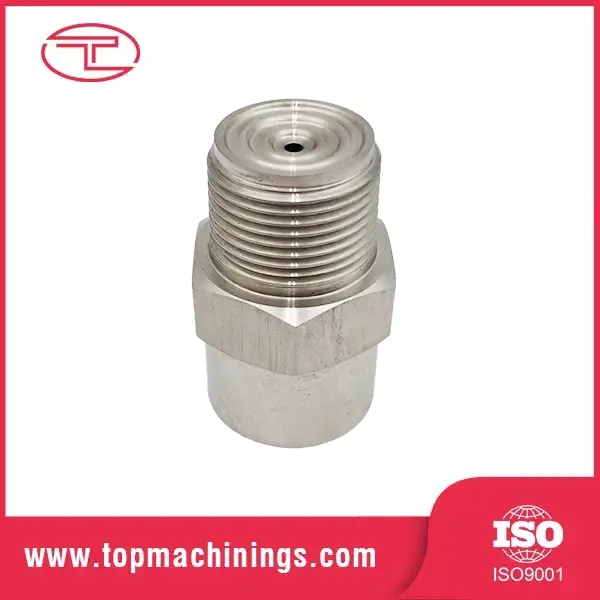

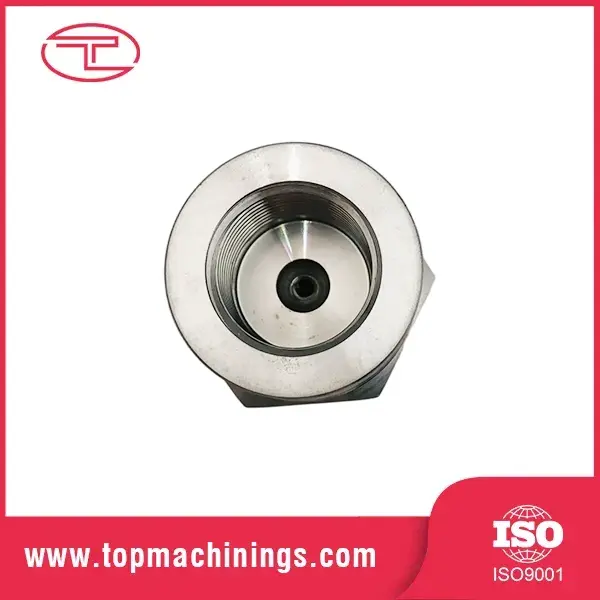

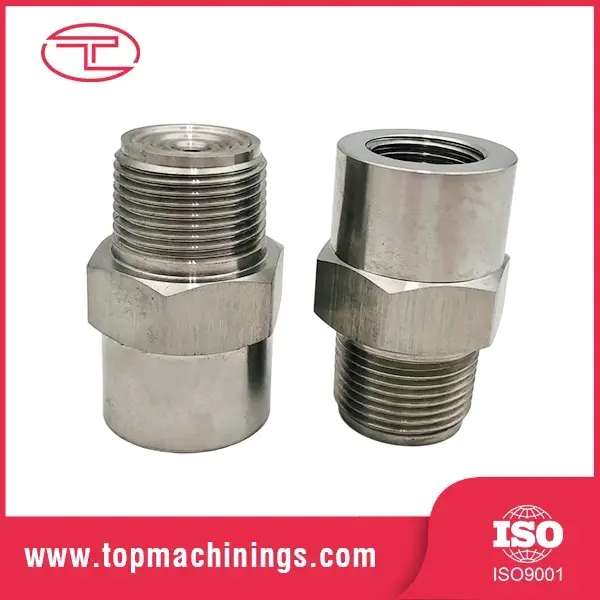

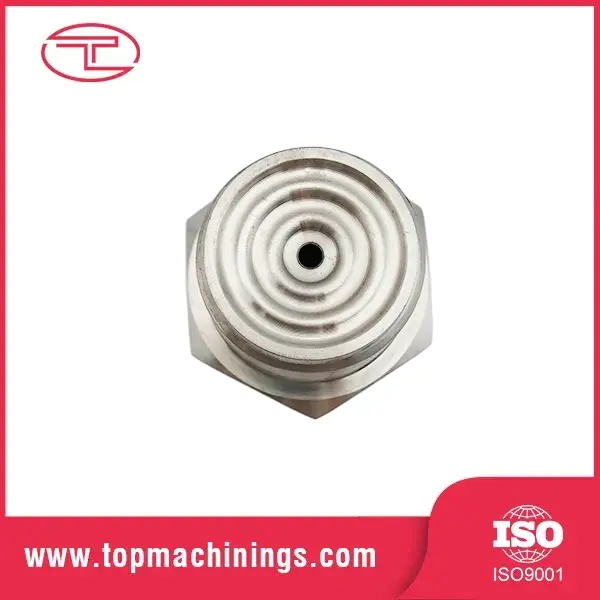

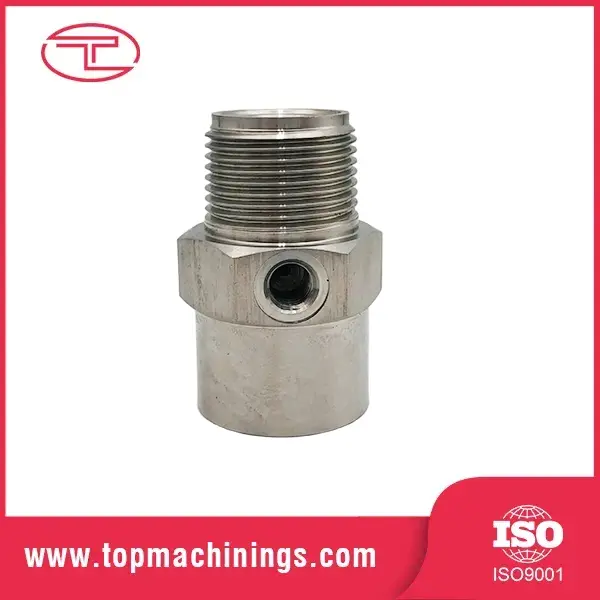

Spraymunstycken med full kon i rostfritt stål

Tillverkade av Tuoyuan, de skräddarsydda sprutmunstyckena i rostfritt stål med full kon bildar ett komplett cirkulärt sprutmönster. Unik inre skovelstruktur och stora släta inre passager säkerställer jämnt fördelade medelstora till stora vattendroppar under olika flödeshastigheter och arbetstryck.

Skicka förfrågan

Produktbeskrivning

Tuoyuan spraymunstycken i rostfritt stål med full kon producerar helt runda sprayer med fasta koner med vinklar som sträcker sig från 45° till 108°, och levererar stadiga medelstora och stora droppar över breda flödes- och tryckområden tack vare optimerade inre blad och fria flödesvägar.

Standardbearbetade helkon-finfördelningsmunstycken i rostfritt stål ger exakta dimensioner för att täcka hela området.

Datablad

Trådstorlek	Flödeskod	Öppning Dia. (mm)	Max ledigt öppningsdiameter (mm)	0,5 bar	0,7 bar	1,5 bar	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	10 bar	1,5 bar vinkel(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Arbetsprincip och struktur

Spraymunstyckena med full kon i rostfritt stål ger ett enhetligt sprutmönster i hela cirkeln tack vare dess unikt konstruerade inre blad eller virvelkammare.

Vätska virvlande: Efter att vätska strömmar in i munstycket, tvingar interna blad eller virvelkomponenter vätskan att snurra med hög hastighet.

Blandning och finfördelning: Den virvlande vätskan blandas inuti munstyckskammaren. När den lämnar öppningen bryter skarp skjuvkraft och plötsligt tryckfall vätskan till små fina droppar omedelbart.

Jämn fördelning: Exakt formade blad garanterar konsekvent flödestäckning över hela spraykonen, från ytterkanten hela vägen till mitten.

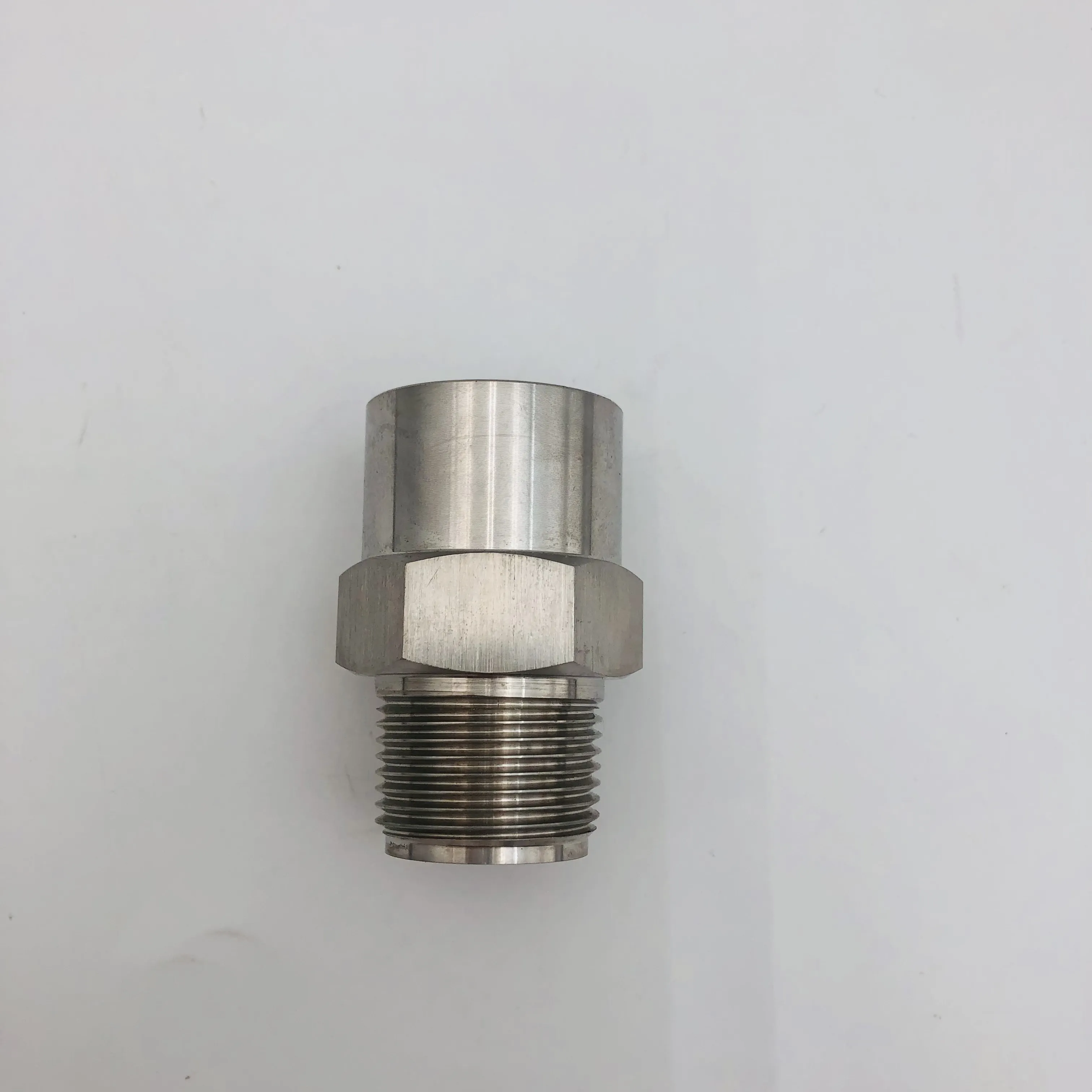

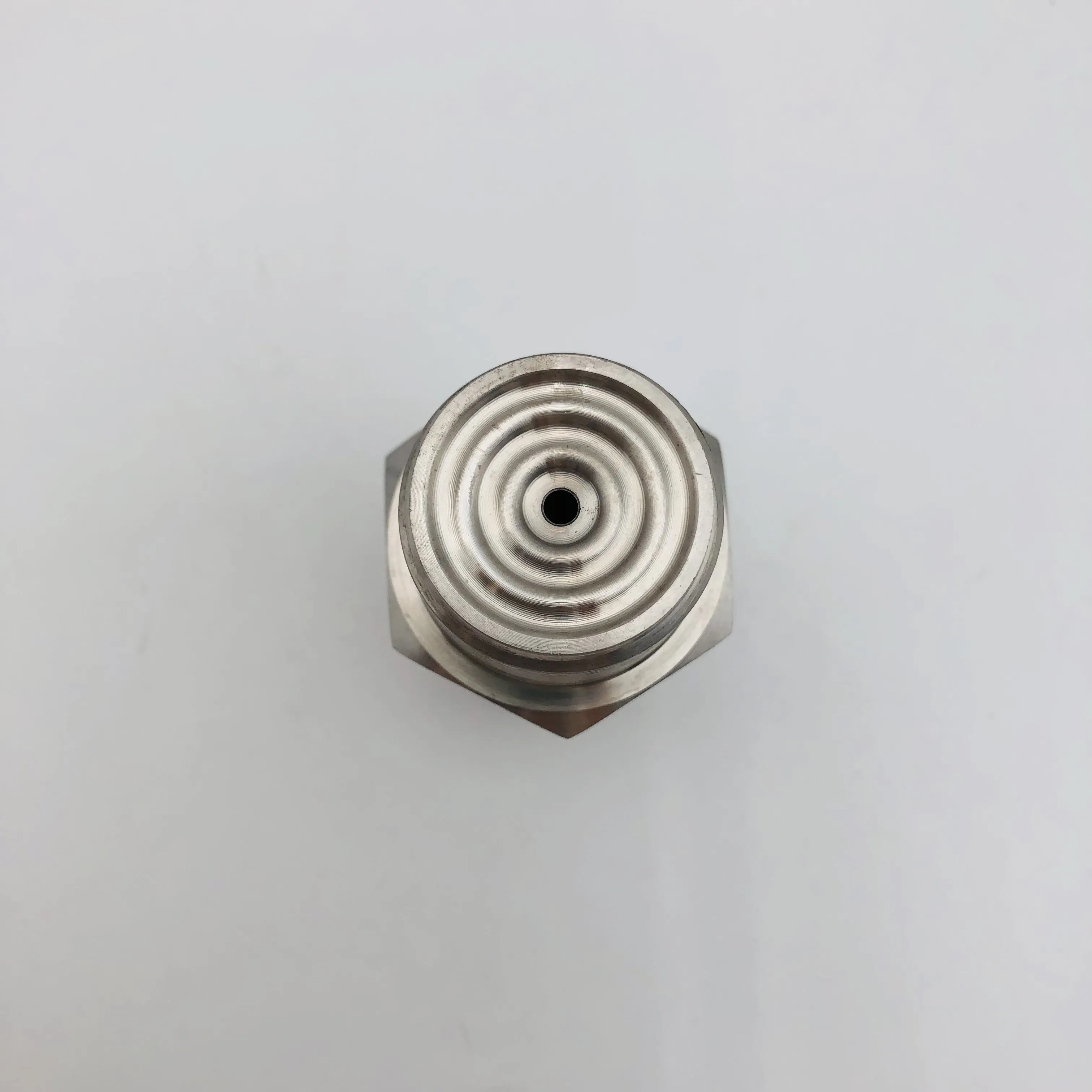

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Kundfallsstudier och riktiga köparecensioner

Projektets bakgrund

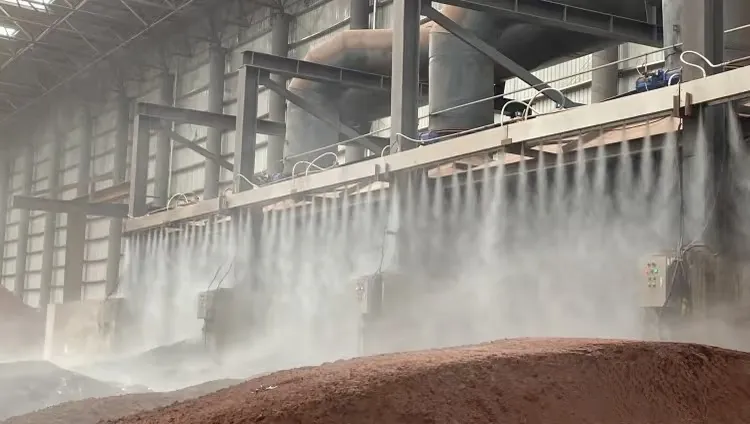

Ett stort lokalt stenbrott i Sydostasien drabbades av allvarliga dammföroreningar på krossningsområden, transportörer, lagergårdar och lastgångar. Fabriken använde en gång vanliga sprutmunstycken av gjutjärn och plast för att dämpa damm. Dessa gamla munstycken hade uppenbara nackdelar: lätt nötning av blandat sedimentvatten, frekvent intern igensättning från sandpulver, ojämn spridd spray, kort livslängd och frekventa ersättningsstopp. Dessutom misslyckades överdrivet flytande damm lokala miljöinspektionsstandarder, vilket medförde dagliga produktionsrestriktioner.

Anpassad lösning vi tillhandahållit

Fabriken använde våra SUS304 & SUS316 sprutmunstycken i rostfritt stål med full kon för renovering på hela platsen. Vi matchade medeltrycks vidvinkelmodeller med full kon för fasta dimstolpar, sprutning av verkstadstopp och stängda dammskyddsrörledningar för transportband.

Kundrecension

"Vi testar många billiga sprutmunstycken innan, de flesta blockeras av sandlera inom en vecka. Det här rostfria munstycket med full kon fungerar perfekt på vårt sprutsystem för krossutlopp. Konsprutningstäckningen är full, likformig dimma, täpps knappt till ens med cirkulerande vatten från fabriken. Mindre underhållsarbete, stabil drift hela dagen lång. Värdig bulkdämpning för quarry."

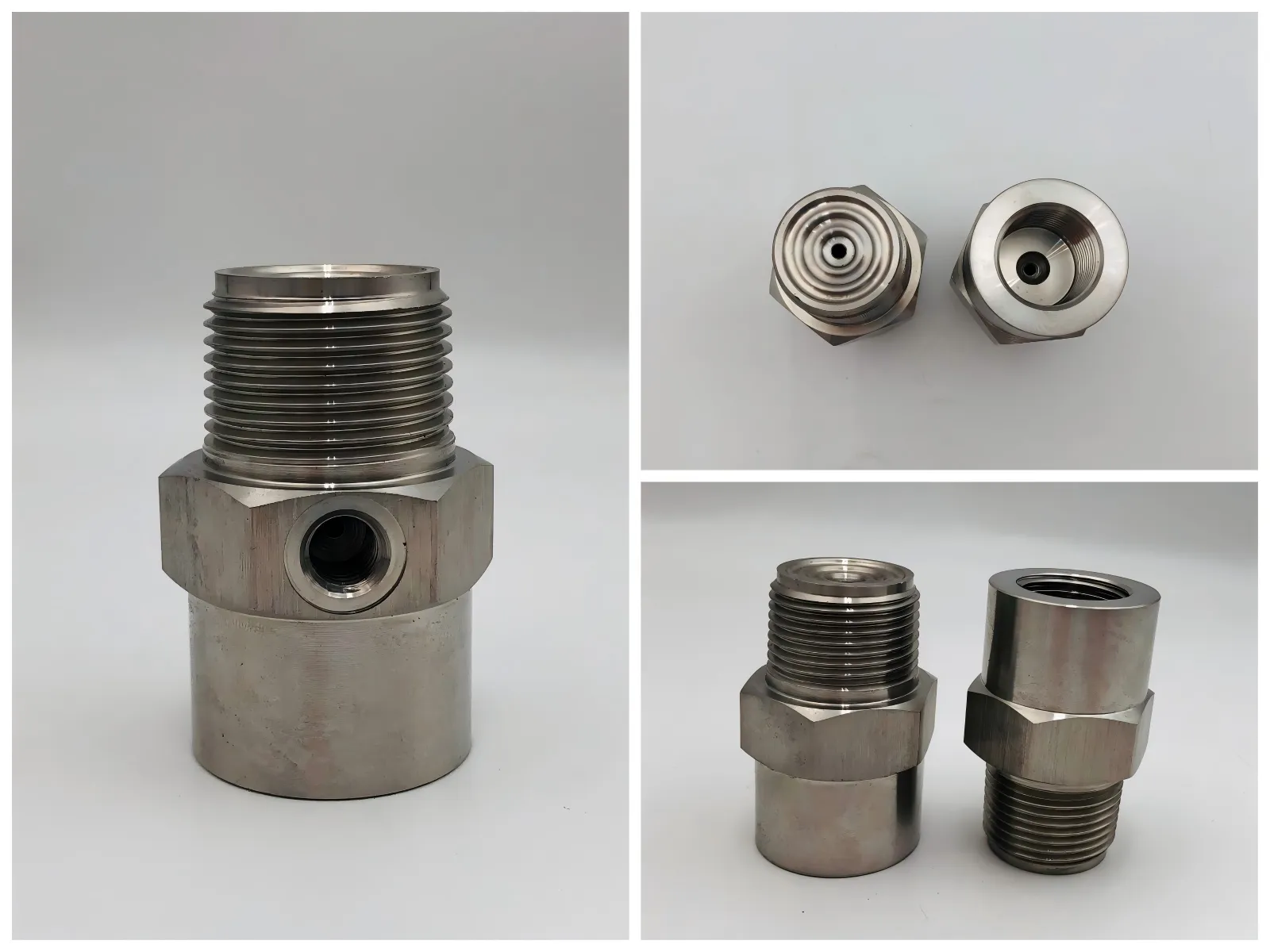

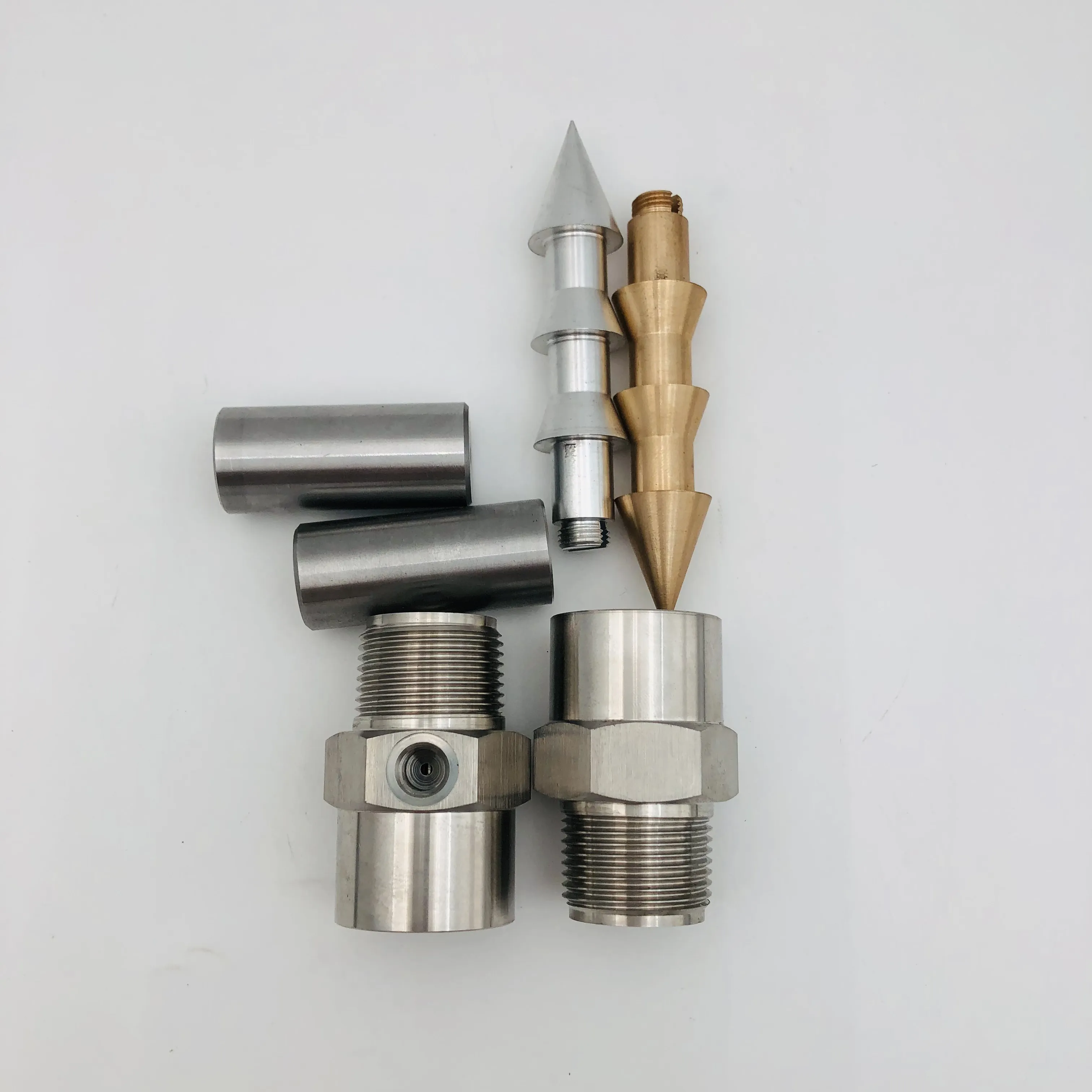

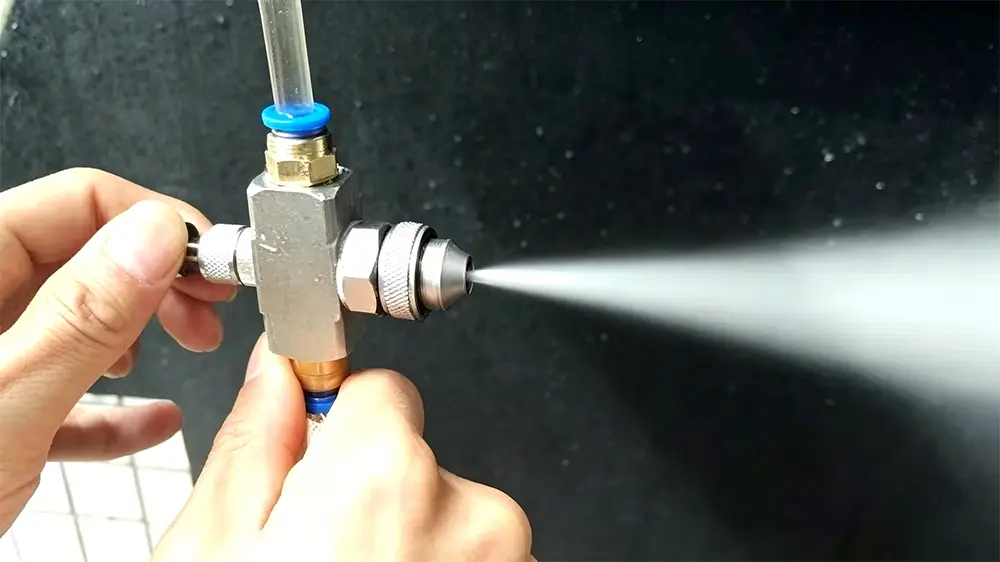

Exempelvisning

Produktparameter

Produktnamn	Spraymunstycken med full kon i rostfritt stål
Material	304, 316, 316L, mässing
Flödeshastighet	Anpassad
Sprayvinkel	Anpassad
Stil	Trådstorlek
BB spraymunstycken med full kon	1/8"-2"
HH spraymunstycken med full kon	1/8"-2"
GG spraymunstycken med full kon	1/8"-3/4"
SJV-B spraymunstycken med full kon	1/8"-3/4"

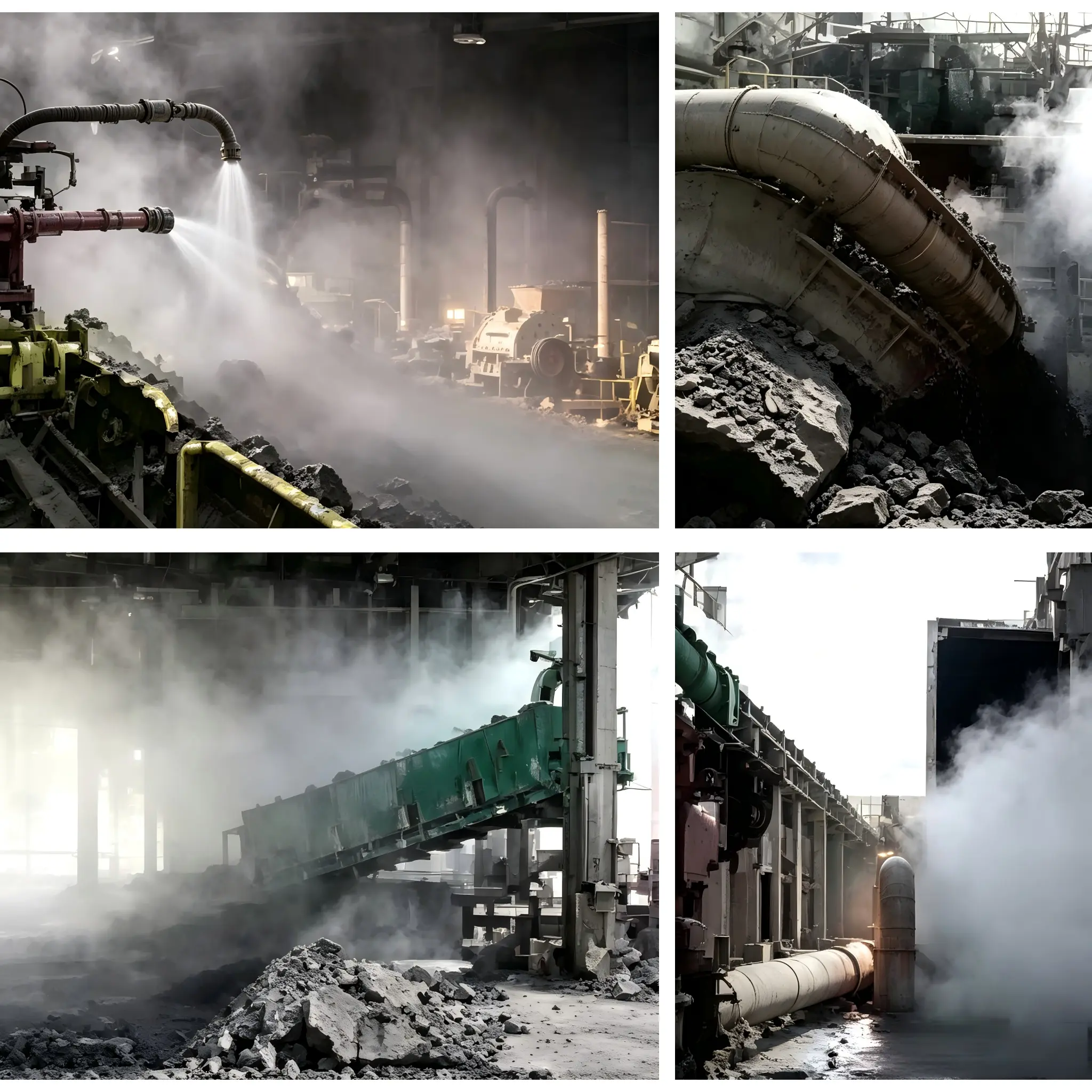

Applicering av sprutmunstycken med full kon i rostfritt stål

1. Sand- och grusväxter genererar en stor mängd flytdamm under mekanism-sandproduktion och krossningsprocessen. Spraymunstyckena med full kon av rostfritt stål dämpar utsläppen genom att spruta tät, fin vattendimma i luften. Följaktligen faller dessa dammpartiklar på grund av tyngdkraften, vilket uppnår en mycket effektiv dammedämpning vid källan.

2. Spannmåls- och oljebearbetningsanläggningar samlar lätt antändbart organiskt damm under avlastning, transport och rengöring av material. Finfördelningssystemet sprejar mikrovattendimma exakt vid materialöverföringspunkter. Denna operation minskar effektivt den potentiella risken för dammexplosioner i fabriken.

3. Smältnings- och sintringsprocesser i metallurgiska anläggningar genererar enorma mängder giftigt damm och rökgaser med hög temperatur. Högtryckssprutmunstycken i rostfritt stål med full kon tvättar effektivt verkstadsutrustning, kyler varma ugnar och dämpar damm från omgivningen. De likformigt fördelade dropparna ökar kontaktytan mellan gas och vätska, vilket avsevärt accelererar neutraliseringen av skadliga gaser.

4. Stenbrott utsätts för allvarliga dammföroreningar under sprängning i dagbrott, bergborrning och rensning av sten. Spraymunstycken med full kon av rostfritt stål dämpar utbrett damm, eliminerar skum från avloppsvatten och kyler snabbt varma råvaror. Detta mångsidiga munstyckssystem fungerar också som ett mycket effektivt brandsläckningsverktyg för att släcka plötsliga flammor.

FAQ

F1: Vad exakt definierar ett spraymunstycke i rostfritt stål med full kon, och hur ser dess spraymönster ut?

A1: Detta spraymunstycke med fasta koner använder interna blad eller en virvelkammare för att bryta vätska till en fin dimma.

F2: Vilka är de primära variablerna som dikterar droppstorleken i dessa munstycken?

A2: Drifttryck, öppningsdiameter och vätskeviskositet dikterar droppstorleken. Högre tryck tvingar vätska genom öppningen snabbare, vilket ger finare finfördelning.

F3: Rostfritt stål och mässing. hur väljer jag rätt material?

A3: Rostfritt stål (304/316L) tål extrem värme, slitage och högt tryck, vilket gör det till industristandard för metallurgiska anläggningar.

Mässing erbjuder smidig bearbetning och anständig prestanda för kostnadskänsliga, icke-korrosiva installationer som allmän kylning eller brandskydd.
