Vad innebär hela CNC-produktionsprocessen?

Från initial produktdesign och CAD-modellering, genom CAM-programmering, maskininställning och själva bearbetningen, till slutlig kvalitetsinspektion och efterbearbetning, utforskar den hur digital precision och mekanisk effektivitet konvergerar för att skapa komplexa metalldelar.

Steg 1: Produktdesign & CAD-ritning

AllaCNC-tillverkningbörjar med kundens produktkrav. Vårt designteam använder CAD-mjukvara för att rita exakta 2D-teknikritningar och bygga kompletta 3D-produktmodeller, som lägger grunden för den färdiga delens slutliga form.

Design för kontroll

Vi utvärderar råmaterialprestanda, verktygsåtkomstutrymme, bearbetningssvårigheter och produktionskostnad vid designstadiet för att undvika senare tillverkningsproblem.

Kompletta modellstandarder

3D-modeller måste helt visa alla strukturella egenskaper hos delen.

Tydliga tekniska markeringar

Alla ritningar behöver markerade dimensionstoleranser, geometriska toleranser och krav på ytjämnhet för referens under produktion.

Steg 2: CAM-programmering & bearbetningsprocessplanering

CAM-mjukvaran fungerar som länken mellan designfiler och CNC-verktygsmaskiner. Våra tekniska programmerare konverterar CAD-modeller till G-kod och M-kod, det läsbara kommandospråket för CNC-utrustning.

Bearbetningsstadiet Division

Vi separerar grovbearbetning och finbearbetning för alla delar: grovbearbetning tar bort överflödigt material snabbt, medan finbearbetning låser precision och ytkvalitet.

Skärverktyg och banoptimering

Vi väljer matchande skärverktyg och designar de kortaste möjliga skärvägarna för att minska tomgångstiden och öka den totala produktionseffektiviteten.

Anpassade skärparametrar

Tekniker ställer in spindelhastighet, matningshastighet, skärdjup och skärsteg strikt baserat på delmaterial och struktur.

Förproduktionssimuleringstest

Vi kör en fullständig 3D-skärningssimulering inuti programvaran för att kontrollera om det finns risk för verktygskollision, överskärning och verktygsbrott innan vi skickar program till verkstaden.

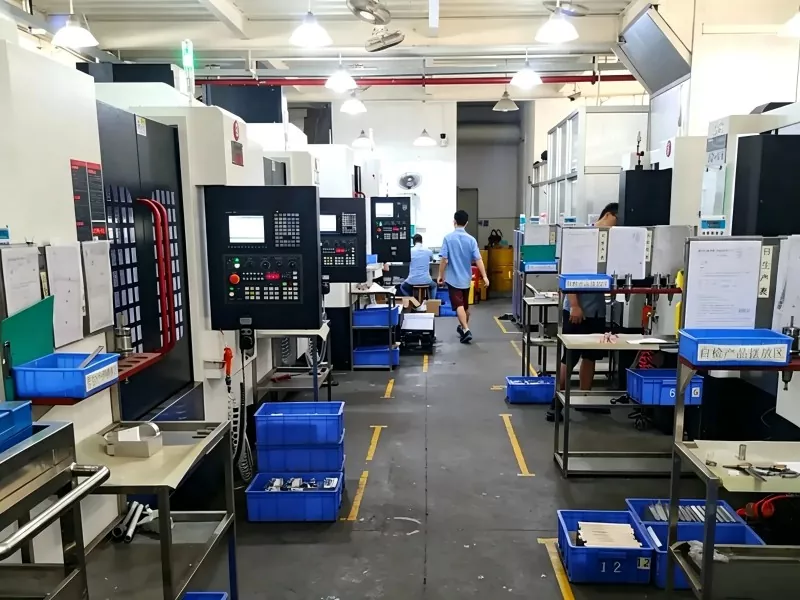

Steg 3: Maskininställning och förberedelse på plats

Innan formell skärning slutför verkstadsoperatörer allt fysiskt installationsarbete för att matcha det digitala programmet.

Verktygsförberedelse

Operatörer förbereder alla nödvändiga skärverktyg enligt listan på processbladet, mäter varje verktygs längd och diameter och monterar dem sedan ordentligt i verktygsmaskinens magasin.

Råmaterial fastspänning

Skruvstycken, tryckplattor eller specialanpassade fixturer används för att låsa råmaterialämnen tätt på arbetsbordet, vilket förhindrar växling under höghastighetsskärning.

Verktygsinställning & Ursprungskalibrering

Arbetskoordinatsystem (som G54) är inställda för att bekräfta nollpunkten för arbetsstycket så att maskinen exakt kan lokalisera råmaterialet.

Ladda upp program

Fullständigt verifierade felfria G-kodfiler laddas upp till CNC-maskinens styrsystem.

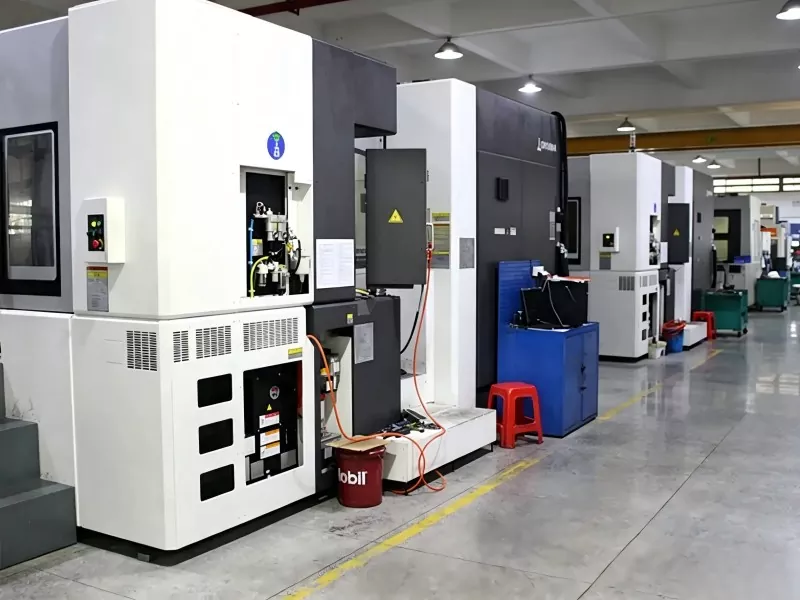

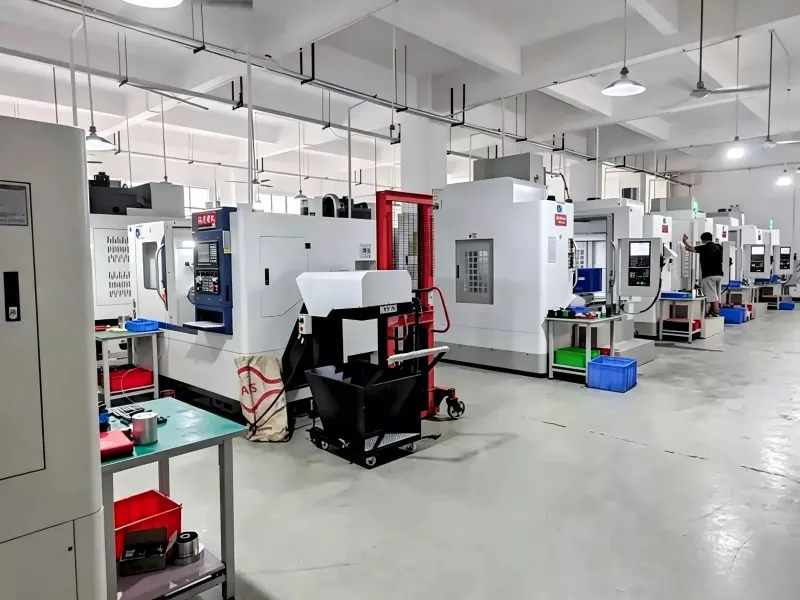

Steg 4: Automatisk bearbetning och realtidsövervakning

CNC-maskinen körs automatiskt efter uppladdad kod, och fleraxligt länkage avslutar materialskärningen. Operatörer håller konstant koll på hela körprocessen.

Vanliga CNC-bearbetningstyper

Fräsning: Roterande skärverktyg rör sig mot fasta arbetsstycken, idealiskt för komplexa plana ytor, hålrum och böjda 3D-profiler.

Svarvning: Råvaruämnen snurrar medan skärverktyg rör sig, används för roterande delar som axlar, skivor och hylsor (som våra mässingsgjutskär).

Borrning och gängning: Noggrann hålborrning och invändig gängbearbetning för montering av fästelement.

Viktiga övervakningspunkter på plats

Operatörer måste hålla ett öga på dessa detaljer under produktionen:

Tillräckligt med kylvätska som helt täcker skärområdena

Tecken på verktygsslitage eller avskalade skäreggar

Ovanliga vibrationer eller kraftigt onormalt ljud från maskinen

Steg 5: Precisionsinspektion och kvalitetskontroll

När bearbetningen är klar går alla delar igenom strikt kvalitetskontroll för att bekräfta att de matchar alla ritningsspecifikationer.

Grundläggande dimensionskontroll

Arbetare använder digitala bromsok, mikrometrar och go/no-go-mätare för snabb storleksverifiering.

Dimensionstestning med hög precision

För ultratolerans eller komplexa krökta delar testar koordinatmätmaskiner (CMM) och optiska bilddetektorer geometriska toleranser noggrant.

Ytfinishtest

Ytjämnhetstestare kontrollerar ytjämnheten för att eliminera uppenbara verktygsmärken och ytdefekter.

Steg 6: Efterbearbetning & ytfinish

Delar som klarar kvalitetskontroll får sekundär behandling för att uppfylla monterings- och utseendestandarder.

Gradning

Handverktyg, polermaskiner eller ultraljudsutrustning tar bort skarpa grader och kanter för att undvika repor och säkerställa smidig montering.

Rengöring av delar

All skärolja, metallspån och ytsmuts tvättas helt bort från varje arbetsstycke.

Anpassad ytbehandling

Vi erbjuder flera alternativ för ytbehandling enligt användningsscenarier: sandblästring, galvanisering, anodisering, svartoxidbeläggning, pulversprutning och mer för rostskydd och dekorativa effekter.

Slutbesiktning och förpackning

En sista fullständig kontroll av färdiga varor, rostskyddsbehandling, komponentmontering och stötsäker förpackning för transport.
