CNC-bearbetning Precisionsgängad axel

En gängad axel är en cylindrisk roterande komponent med bearbetade gängor längs en del av eller hela sin längd. Det klassiska exemplet är ledarskruven – hjärtat i varje CNC-maskin, 3D-skrivare och linjärt ställdon – där gängan kopplar in en mutter för att omvandla rotation till exakt linjär rörelse. Men precisionsgängad axel för CNC-bearbetning visas också som motoraxlar med gängade ändar, dragstänger, justerskruvar och matningsaxlar.

Det som skiljer en bra gängad axel från en dålig är osynlig med ett ögonkast och katastrofalt i drift: gängstigningsnoggrannhet över hela längden. En ledarskruv med ett kumulativt stigningsfel på 0,1 mm över en meters rörelse kommer att placera din verktygsmaskin fel med 0,1 mm — varje gång. Det är skillnaden mellan en precisionsdel och en problemdel.

Design & materialöverväganden

Vanliga kvaliteter: 4140/42CrMo, 1045 (allmän drift), SUS303/316 (korrosionsbeständighet), 6061-T6 (lättvikt)

Gängformer: Acme, trapetsformad, metrisk ISO, UNC/UNF, kulskruvkompatibel

Värmebehandling: induktionshärdning av gängflanker, genomhärdning eller uppkolning

Kritiska egenskaper: mitthål för slipning, kilspår, plattor, tvärhål och stegdiametrar

Koncentricitet mellan gängstigningsdiameter och lagertappar: ≤ 0,02 mm TIR

Rakhet: 0,05 mm/m standard, 0,02 mm/m för precisionsgrader

För CNC-bearbetning av precisionsgängad axel är materialval ett prestandabeslut: 4140 härdad och slipad ger lång livslängd och dimensionell stabilitet; 6061 aluminium ger lätta rörelser med låg tröghet för höghastighetsapplikationer. Vi rekommenderar betyget baserat på belastning, hastighet och arbetscykel – inte bara pris.

Nyckelfunktioner och fördelar

Exakta trådar över full längd

Gängor är enpunktsskurna eller gängfräsade under CNC-kontroll, med stigningsnoggrannhet verifierad över hela gänglängden - inte bara vid mätaren. För CNC-bearbetning med precisionsgängad axel håller vi ett kumulativt stigningsfel inom 0,02 mm per 300 mm, så att din maskin positionerar korrekt vid varje färdpunkt.

Koncentrisk tråd-till-journalförhållande

Gängan och lagertapparna är bearbetade i en uppsättning eller mitt emellan två operationer, vilket håller en utlopp under 0,02 mm. En axel som löper riktigt slits jämnt, vibrerar mindre och förlänger lagrets livslängd.

Värmebehandling anpassad till arbetsuppgifter

Induktionshärdning på gängflanker ger en slitstark yta samtidigt som kärnan hålls seg för vridmomentöverföring. För högcykelapplikationer kolar vi eller genomhärdar vi enligt din specifikation.

Markdiametrar där det är viktigt

Lagertappar och tätningsytor kan slipas cylindriskt till Ra 0,2μm med tolerans ±0,003 mm — ytfinishen som håller tätningarna läckagefria och lager tysta vid höga varvtal.

One-Stop: Axel + beslag

Vi bearbetar hela axeln: gängor, kilspår, plattor, korsborrade hål och gängade ändar - en del, en leverantör, en kvalitetsstandard. Ingen andra leverantör, ingen toleransstapling mellan komponenter.

Produktspecifikationer

Typiska applikationer

Som tillverkare och leverantör av precisionsgängade axlar för CNC-bearbetning, levererar Tuoyuan Metal axlar i bulk till fabriksdirekta priser för:

Blyskruvar och kulskruvkompatibla axlar för CNC-maskiner och 3D-skrivare

Motoraxlar med gängade ändar för kopplingar och remskivor

Linjärt ställdon och elektriska cylinderkomponenter

Dragstänger och justerskruvar för industriutrustning

Gängade komponenter för fordonsstyrning och fjädring

Matarschakt för textil-, förpacknings- och tryckmaskiner

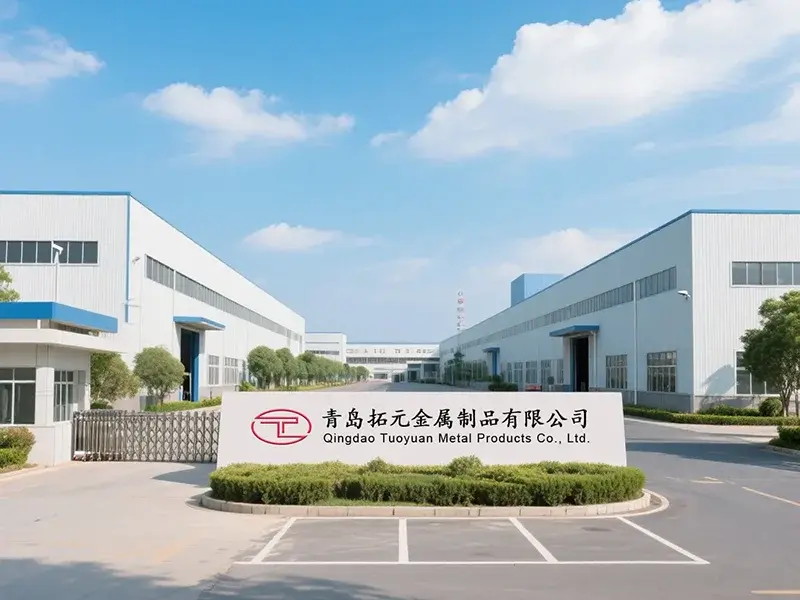

Om oss

Precisionsbearbetning är vår kärnverksamhet

Tuoyuan Metal specialiserar sig på precisionssvarvade delar och CNC-bearbetade komponenter — CNC-bearbetning precisionsgängad axel finns fyrkantigt i vårt styrhus. Tio års erfarenhet av bearbetning, 20 snabba CNC-svarvar, 5 bearbetningscentra och en årlig kapacitet på 100 miljoner bitar.

Beprövad på nordamerikanska marknader

60 % av vår försäljning går till Nordamerika, där kunderna kräver snäva toleranser och pålitlig leverans. En andel på 95 % upprepade köp innebär att våra kunder beställer om – den starkaste kvalitetscertifieringen som finns.

Snabb, tydlig kommunikation

Vårt säljteam talar flytande engelska och svarar inom 24 timmar. Kvalitetsproblem får svar inom 48 timmar. Inga språkbarriärer, ingen runaround.

Ingenjörsstöd inbyggt

Är du osäker på material eller värmebehandling? Skicka oss din ansökan så rekommenderar vi rätt betyg och process. Vi stödjer från prototyp till massproduktion.

FAQ

F: Gör du blyskruvar? Vilken noggrannhet kan du uppnå? S: Ja – blyskruvar är en av våra specialiteter. Standardkvalitet håller ±0,05 mm per 300 mm; precisionsgraden håller ±0,02 mm kumulativt stigningsfel. För högre noggrannhet rekommenderar vi kulskruvar som vi även kan leverera.

F: Kan du bearbeta en axel från ett prov? S: Ja, vi bakåtkonstruerar från fysiska prover och ritningar. Vi mäter provet, skapar en ritning och bekräftar med dig innan produktion.

F: Vilken värmebehandling rekommenderar du för en slitstark tråd? S: För de flesta CNC-bearbetade precisionsgängade axlar och ställdonstillämpningar är induktionshärdning av gängflankerna till HRC 45–55 det rätta valet – hård yta, tuff kärna. För extremt slitage finns uppkolning eller full genomhärdning.

F: Kan du hålla den diametertolerans du hävdar? A: Ja. Svarvade diametrar håller ±0,02 mm; markdiametrar håller ±0,005 mm. Våra CNC-maskiner har upprepad positioneringsnoggrannhet på ≤±0,003 mm, verifierad genom CMM-inspektion på varje batch.

F: Vad är din MOQ och ledtid? S: Prototyp MOQ är flexibel (även 1–5 stycken). Produktion MOQ från cirka 500 stycken. Ledtiden är i genomsnitt 15 dagar, 18–20 dagar med slipning och värmebehandling.
