Hur möjliggör precisionssvarvade delar mindre robotkirurgiska verktyg?

Robotkirurgiska system krymper. Nästa generation av laparoskopiska och mikrokirurgiska robotar använder instrument med diametrar under 3 mm – tillräckligt små för att navigera i känslig anatomi men ändå starka nog att greppa, skära och suturera. För att uppnå detta krävs en radikal omprövning av varje komponent, särskilt de mekaniska transmissionselementen inuti verktygets handled. Svaret ligger iprecisionssvarvade delar– små, komplexa geometrier bearbetade till toleranser som var otänkbara för ett decennium sedan. Den här artikeln förklarar hur CNC-svarvning med hög precision skapar de miniatyraxlar, stift och hus som gör robotverktyg under millimeter möjliga – och vad inköpschefer bör leta efter hos en leverantör.

Miniatyriseringsutmaningen inom robotkirurgi

Ett typiskt robotkirurgiskt instrument innehåller upp till 20 rörliga delar inuti ett rör som är mindre än en penna. Varje del måste:

• Tål upprepad sterilisering (autoklav, gammastrålning)
• Överför vridmoment med nästan noll glapp
• Passar inom väggtjocklekar så låga som 0,15 mm
• Kostnad mindre än konventionella maskinbearbetade komponenter – eftersom instrument ofta är engångsbruk eller begränsad återanvändning

Traditionella bearbetningsmetoder (stämpling, enkel svarvning) kan inte hålla den erforderliga koncentriciteten, ytfinishen eller mikroegenskaperna. Precisionssvarvade delar – tillverkade på CNC-svarvar av schweizisk typ med spänningsförande verktyg – löser dessa problem genom att kombinera svarvning, fräsning och borrning i en cykel, vilket uppnår toleranser på ±0,005 mm eller bättre.

Tre kritiska sätt att precisionssvarvade delar möjliggör miniatyrisering

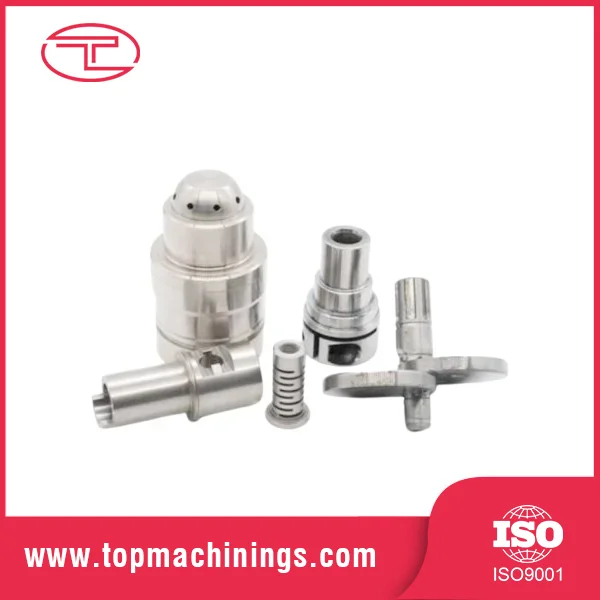

1.Mikroaxlar och drivstift

Handleden på en kirurgisk robot använder kablar eller tryckstänger för att leda ändeffektorn. Dessa ansluts till små stift och axlar - ofta 0,5 mm till 2 mm i diameter. En precisionssvarvad del kan inkludera:

• Spår för låsringar (bredd 0,2 mm, djup 0,05 mm)
• Sexkantiga eller fyrkantiga ändar för vridmomentöverföring
• Korshål (0,3 mm diameter) för att krympa kablar

Varför precision spelar roll: En avvikelse på 2 µm i en stift på 1 mm skapar 0,2° vinkelfel – oacceptabelt när kirurgen syr ett 0,5 mm blodkärl.

2.Tunnväggiga rörformade komponenter

Ledleder kräver hus och hylsor med väggtjocklekar under 0,2 mm. Konventionell vändning orsakar prat eller kollaps. Schweizisk svarvning med högtryckskylvätska och hårdmetallverktyg ger stabil, repeterbar tunnväggprecisionssvarvade delarutan sekundär gradning.

3.Komplex geometri i en enda uppsättning

Robotverktygskonstruktörer vill ha kombinerade funktioner: gängor, avsmalningar, underskärningar och plattor – allt på en del. Precisionssvarvade delar gjorda på fleraxliga svarvar eliminerar flera inställningar, vilket säkerställer geometrisk konsistens. Till exempel kan en trokarspets med ett spiralformigt drivspår och en proximal fläns bearbetas på under 40 sekunder.

Parametertabell – Kritiska specifikationer för precisionssvarvade delar av kirurgisk kvalitet

Den dolda kostnaden för inkonsekventa precisionssvarvade delar

OEM-tillverkare av medicintekniska produkter fokuserar ofta på monteringstoleranser samtidigt som de underskattar effekten av individuella precisionssvarvade delar. Ett exempel från verkligheten: en tillverkare av kirurgiska häftapparater upplevde 12 % fältfel på grund av ett 0,5 mm stift som hade inkonsekvent spårdjup. Stiftleverantören hade hävdat ±0,01 mm men levererat ±0,025 mm. Att byta till en leverantör som kontrollerar varje batch med 100 % optisk sortering minskade felfrekvensen till 0,2 %.

Viktiga lärdomar:

• Mätning spelar roll – Be om rapporter om lasermikrofoner eller synsystem, inte bara bromsok.
• Materialcertifiering – Kirurgiska instrument kräver full spårbarhet (EN 10204 3.1).
• Ytbehandlingskonsistens – Grova fläckar hyser bakterier; specificera Ra och Rz.

Varför Tuoyuan förstår kraven på kirurgisk miniatyrisering

Qingdao Tuoyuan Metal Co., Ltd. har ägnat över ett decennium åt att utveckla precisionsmetallbearbetningsmöjligheter. Till skillnad från vanliga maskinverkstäder fokuserar Tuoyuan på exakt de teknologier som kirurgisk robotik behöver:

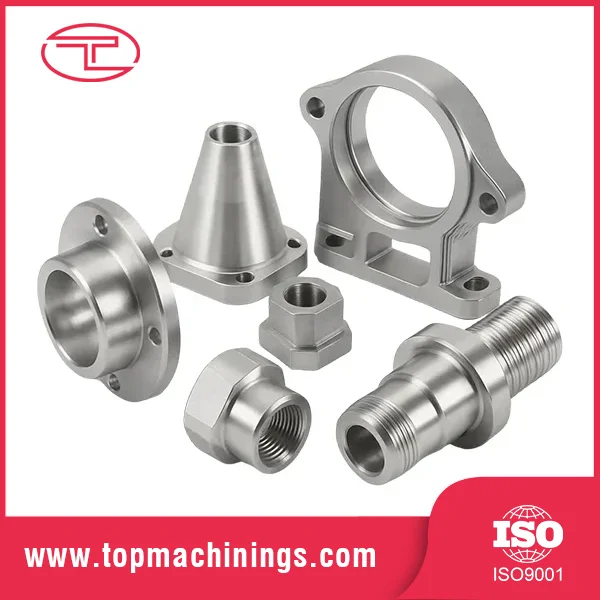

• CNC-svarvdelar (schweiziska och fasta huvudstockar) för mikroaxlar, stift och hylsor
• CNC-fräsdelar för komplexa husfunktioner
• Stämpling och smide för kostnadseffektiva komponenter med hög volym
• Ytbehandling (galvanisering, pulverlackering, polering) – även om kirurgiska verktyg ofta specificerar elektropolering eller passivering, vilket Tuoyuan kan ordna genom certifierade partners

Tuoyuan arbetar enligt ISO 9001, med en komplett försörjningskedja från råvara till färdig del. Deras "excellens i varje detalj"-filosofi innebär att varje precisionssvarvad del inspekteras med digital mätutrustning, och batchregister sparas i 10+ år – avgörande för spårbarhet för medicinsk utrustning.

Ett praktiskt verktyg – en enkel checklista för inköp

När du utvärderar en källa till precisionssvarvade delar för robotkirurgiska anordningar, fråga efter:

• En tolerans-stack-up-analys av din mest kritiska funktion.
• Tre slumpmässiga provdelar mätta med en CMM eller lasermikrofon.
• Materialcertifikat som visar partinummer och kemisk sammansättning.
• Processkapacitet (Cpk) – för diameter och koncentricitet är Cpk ≥1,33 en säker tröskel.

Tuoyuan tillhandahåller alla fyra som standard.

Små delar, jättesprång för kirurgi

Trenden mot mindre, smartare robotkirurgiska verktyg är ostoppbar. Men det kommer inte att förverkligas genom att bara skala ner befintliga konstruktioner. Det kräverprecisionssvarvade delarsom är i mikrostorlek, makroexakta och tillverkade konsekvent i volym. För inköpschefer är den bästa strategin att samarbeta med ett metallbearbetningsföretag som har bevisad CNC-svarvningsexpertis, en komplett intern processkedja och ett kvalitetssystem som inte lämnar något åt ​​slumpen.

Skicka din mest utmanande mikrokomponentritning tillTuoyuanför en genomförbarhetsgranskning och provkörning. Använd parametertabellen ovan för att specificera toleranser och be om en processkapacitetsrapport. Rätt leverantör av precisionssvarvade delar kan halvera din utvecklingstid – och göra ditt nästa generations kirurgiska verktyg till verklighet.
