Vad är komplexa precisionssvarvade delar och hur förbättrar de komponentprestanda?

Komplexa precisionssvarvade delarär konstruerade komponenter tillverkade genom avancerade svarvprocesser för att uppnå krävande dimensionsnoggrannhet, repeterbarhet, ytkvalitet och geometrisk komplexitet. De används i stor utsträckning inom automation, maskiner, fordonssystem, elektronik, medicinsk utrustning, hydraulsystem och andra applikationer där konventionella standardkomponenter kanske inte ger den passform eller prestanda som krävs. Den här guiden förklarar deras struktur, tillverkningsprocess, materialalternativ, toleranser, ytfinish, inspektionskrav, designöverväganden och inköpspraxis, och hjälper ingenjörer och inköpsteam att minska produktionsrisker och välja en lämplig tillverkningslösning.

Innehållsförteckning

1. Vad är komplexa precisionssvarvade delar?
2. Vad gör en svarvad del komplex?
3. Hur tillverkas komplexa precisionssvarvade delar?
4. Vilka material kan användas?
5. Hur kontrolleras noggrannhet och toleranser?
6. Varför spelar ytfinish roll?
7. Hur inspekteras precisionssvarvade delar?
8. Hur bör ingenjörer designa dessa komponenter?
9. Var används komplexa precisionssvarvade delar?
10. Vad ska köpare leta efter hos en tillverkningspartner?
11. Vanliga frågor
12. Slutsats

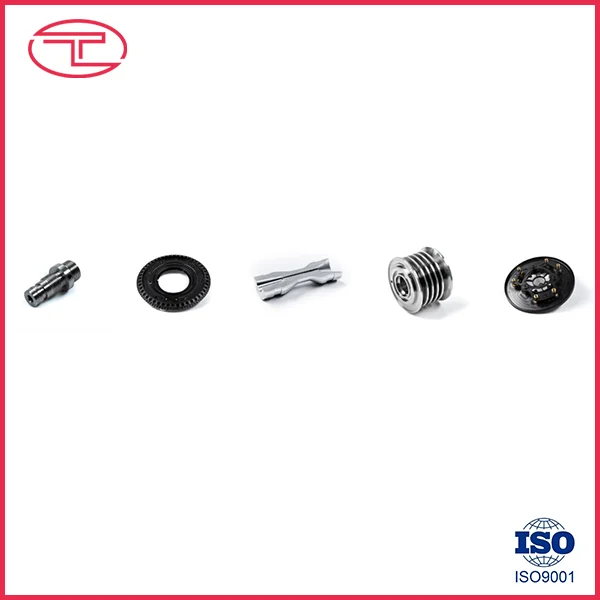

Vad är komplexa precisionssvarvade delar?

Komplexa precisionssvarvade delar är specialbearbetade komponenter som huvudsakligen tillverkas genom att rotera ett arbetsstycke medan skärverktyg tar bort material för att skapa exakta cylindriska, koniska, gängade, räfflade eller konturformade detaljer. Till skillnad från enkla axlar eller bussningar kan komplexa svarvade komponenter kombinera flera bearbetningsoperationer och intrikata geometrier inom en enda komponent.

Typiska egenskaper inkluderar flera diametrar, inre hål, fina gängor, spår, ansatser, avsmalningar, korshål, slitsar, avfasningar, radier och speciellt profilerade ytor. Avancerade CNC-svarvcentra kan integrera svarvning med borrning, gängning, fräsning och andra operationer, vilket gör att flera funktioner kan produceras med färre inställningar.

För köpare är värdet av en komplex precisionssvarvad komponent inte bara en liten dimensionell tolerans. Det verkliga målet är konsekvent prestanda när delen sätts ihop till ett större mekaniskt system. Dimensionsnoggrannhet, koncentricitet, yttillstånd, materialegenskaper och repeterbarhet måste alla samverka.

Vid praktisk produktion beror möjliga toleranser på material, geometri, maskinskick, verktyg, arbetshållning, processstabilitet och inspektionsmetod. Publicerade bearbetningsreferenser visar vanligtvis generell CNC-svarvning runt ±0,05 mm, medan snävare toleranser runt ±0,01 mm eller lägre kan vara möjliga på utvalda funktioner när processen är lämpligt konstruerad. :contentReference[oaicite:0]{index=0}

Vad gör en svarvad del komplex?

En komponent blir tekniskt komplex när dess geometri eller funktionskrav kräver större processkontroll än vanlig svarvning. Komplexiteten kan komma från antalet funktioner, deras förhållande till varandra eller svårigheten att upprätthålla noggrannhet under hela produktionen.

Komplexitet bör därför utvärderas ur ett funktionellt perspektiv. En detalj med många synliga egenskaper är inte nödvändigtvis svår att tillverka, medan en relativt liten komponent kan bli mycket krävande om den innehåller ett kritiskt hål, snävt utloppskrav eller svårt material.

Hur tillverkas komplexa precisionssvarvade delar?

En pålitlig tillverkningsprocess börjar innan maskinen börjar skära. Teknisk granskning, materialverifiering, processplanering, val av verktyg, bearbetning, inspektion och efterbehandling bidrar till det slutliga resultatet.

Ingenjörs- och ritningsgranskning

Tillverkningsteamet studerar först den tekniska ritningen, 3D-modellen, materialspecifikationen, toleranskrav, gängor, ytfinish, värmebehandling och andra speciella instruktioner.

Detta steg kan identifiera potentiella tillverkningsproblem innan produktionen påbörjas. Till exempel kan onödigt snäva toleranser på icke-funktionella ytor lägga till krav på bearbetning och inspektion utan att förbättra komponentens faktiska funktion.

Materialförberedelse

Stånglager eller annan råvara väljs enligt godkänd specifikation. Materialcertifikat kan krävas för applikationer där spårbarhet är viktigt.

CNC-svarvning

Arbetsstycket hålls säkert medan CNC-styrda verktyg utför operationer som ytbearbetning, grovsvarvning, slutsvarvning, borrning, gängning, spårning och fasning. Spännande verktyg eller utrustning för frässvarv kan användas när komponenten kräver ytterligare fräs- eller borrfunktioner.

Sekundär verksamhet

Vissa komponenter kräver ytterligare åtgärder efter vändning. Beroende på ritningen kan dessa inkludera slipning, polering, värmebehandling, gradning, plätering, anodisering, passivering eller andra ytbehandlingar.

Inspektion och slutlig verifiering

Kritiska dimensioner kontrolleras mot ritningen. Beroende på projektkrav kan tillverkare använda mikrometrar, mätare, optisk mätutrustning, CMM-system eller andra precisionsinspektionsinstrument.

Tillverkningssekvensen är viktig eftersom varje ytterligare konfiguration kan introducera en möjlighet till anpassningsvariation. Modern fräsvarvsutrustning kan minska antalet inställningar för vissa komplexa komponenter och därför minska potentiella ompositioneringsfel. :contentReference[oaicite:1]{index=1}

Vilka material kan användas?

Materialvalet påverkar direkt skärbeteende, verktygsslitage, värmegenerering, dimensionsstabilitet, korrosionsbeständighet, vikt, styrka och slutlig applikationsprestanda.

• Rostfritt stål:Lämplig för applikationer som kräver korrosionsbeständighet och mekanisk hållbarhet.
• Kolstål:Vanligt för allmänna mekaniska komponenter, axlar, stift och industriell hårdvara.
• Legerat stål:Användbar där högre hållfasthet, slitstyrka eller värmebehandlingsförmåga krävs.
• Aluminium:Lätt och bearbetbar, vilket gör den lämplig för viktkänsliga monteringar.

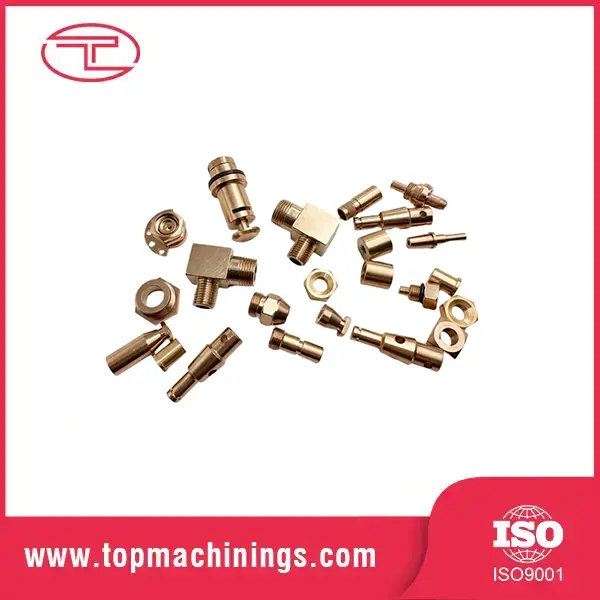

• Mässing:Ofta valt för beslag, kopplingar, elektriska komponenter och applikationer som kräver god bearbetbarhet.
• Koppar:Används när elektrisk eller värmeledningsförmåga är viktig.
• Teknisk plast:Material som POM, PEEK, PTFE och nylon kan vändas för specialiserade lättvikts-, lågfriktions- eller kemiskt resistenta applikationer.

Materialet bör aldrig väljas endast efter bearbetningsbekvämlighet. Ingenjörer bör överväga driftstemperatur, belastning, korrosionsexponering, slitage, kemisk kompatibilitet, elektriska krav och egenskaperna hos de matchande komponenterna.

Hur kontrolleras noggrannhet och toleranser?

Precisionen styrs genom samverkan mellan maskinkapacitet, verktyg, programmering, arbetshållning, materialstabilitet, miljöförhållanden och inspektion.

Vanligt kontrollerade egenskaper inkluderar:

• Ytterdiameter och innerdiameter
• Dellängd
• Rundhet
• Cylindricitet
• Koncentricitet eller runout
• Gängmått
• Hålets placering
• Geometriska samband mellan funktionsytor

Till exempel kan en axel kräva en kontrollerad diameter för ett lagersäte medan dess icke-funktionella yttre yta kan använda en mindre restriktiv tolerans. Detta tillvägagångssätt tillåter tillverkningsresurser att fokusera på dimensioner som faktiskt påverkar montering och prestanda.

Branschbearbetningsreferenser betonar att toleransförmågan är beroende av geometri och processförhållanden snarare än att vara ett enda universalnummer. :contentReference[oaicite:2]{index=2}

Varför spelar ytfinish roll?

Ytfinish är mer än ett utseendekrav. Det kan påverka friktion, slitage, tätning, lagerkontakt, glidbeteende, korrosionsskydd och monteringsprestanda.

Vanliga ytfinishkrav för svarvade komponenter inkluderar ungefär Ra 3,2 μm för många generella bearbetade ytor, Ra 1,6 μm för jämnare funktionsytor och Ra 0,8 μm eller lägre för utvalda precisionsapplikationer. Mer krävande ytbehandlingar kan kräva slipning eller polering snarare än svarvning ensam. :contentReference[oaicite:3]{index=3}

Av denna anledning bör ingenjörer identifiera vilka ytor som faktiskt är funktionella. En lagertapp, tätningsyta eller glidgränssnitt kan kräva en annan finish än en extern frigångsyta.

• Funktionella ytor:Ange önskad finish enligt driftsförhållandena.
• Tätningsytor:Tänk på både grovhet och ytfel.
• Glidytor:Tänk på friktion och slitage.
• Kosmetiska ytor:Definiera utseendeförväntningar separat från funktionskrav.

Hur inspekteras precisionssvarvade delar?

Besiktningen ska kopplas direkt till den tekniska ritningen. Att mäta alla möjliga egenskaper med samma metod är inte alltid nödvändigt; inspektionsplanen bör fokusera på kritiska dimensioner och funktionskrav.

En omfattande kvalitetskontrollprocess kan innefatta:

1. Verifiering av inkommande materialför att bekräfta det angivna materialet.
2. Besiktning av första stycketatt verifiera produktionsprocessen innan fullskalig tillverkning.
3. Mätning under processför att identifiera dimensionell drift under produktion.
4. Slutlig måttbesiktningmot ritningskrav.
5. Verifiering av ytfinishför anvisade funktionsområden.
6. Trådinspektionanvända lämpliga mätare eller mätutrustning.
7. Dokumentationsåsom dimensionsrapporter när kunden kräver det.

För mycket krävande delar kan en koordinatmätmaskin eller optiskt mätsystem ge en mer omfattande dimensionsverifiering. Inspektionsrapporter och första artikeldokumentation kan också hjälpa inköps- och ingenjörsteam att skapa enhetlighet i produktionen.

Hur bör ingenjörer designa dessa komponenter?

Bra design är ett av de mest effektiva sätten att förbättra tillverkningsbarheten utan att kompromissa med funktionen.

• Identifiera tydligt kritiska dimensioner och funktionella ytor.
• Undvik att tillämpa extremt snäva toleranser för varje dimension.
• Använd standardgängspecifikationer när det är praktiskt möjligt.
• Tillhandahåll lämpliga radier och avfasningar där verktygsåtkomst kräver dem.
• Tänk på väggtjocklek och möjligheten till deformation.
• Ange ytjämnhet endast där det tjänar ett funktionellt syfte.
• Definiera materialkvaliteter tydligt.
• Identifiera krav på värmebehandling och ytbehandling.
• Tillhandahåll kompletta 2D-ritningar och korrekta 3D-modeller när det är tillgängligt.

En praktisk princip är att designa kring funktion snarare än maximal teoretisk precision. Tillverkningsreferenser noterar konsekvent att onödiga snäva toleranser kan öka bearbetningstiden, inspektionskraven och produktionskomplexiteten. :contentReference[oaicite:4]{index=4}

Var används komplexa precisionssvarvade delar?

Eftersom svarvning är särskilt lämplig för roterande och cylindriska geometrier, förekommer precisionssvarvade komponenter i många industrisystem.

Vad ska köpare leta efter hos en tillverkningspartner?

Att välja leverantör för komplexa precisionskomponenter kräver mer än att jämföra enhetspriser. Tillverkaren måste visa att den kan förstå tekniska krav och upprepade gånger producera komponenter som uppfyller dessa krav.

Viktiga utvärderingspunkter inkluderar:

1. Bearbetningsförmåga:Kontrollera att utrustningen matchar komponentens geometri.
2. Material erfarenhet:Fråga om leverantören regelbundet bearbetar det angivna materialet.
3. Kvalitetskontroll:Granska inspektionsutrustning, procedurer och dokumentation.
4. Teknisk support:Bestäm om leverantören kan identifiera tillverkningsproblem före produktion.
5. Produktionskonsistens:Fråga hur dimensionell variation övervakas under större produktionsserier.
6. Efterbehandlingsförmåga:Bekräfta om nödvändiga sekundära behandlingar kan koordineras tillförlitligt.
7. Kommunikation:Se till att tekniska frågor kan lösas snabbt och korrekt.
8. Spårbarhet:För krävande applikationer, ställ krav på material- och produktionsdokumentation.

Qingdao Tuoyuan Metal Products Co., Ltd. kan stödja kunder som behöver anpassade metallkomponenter där dimensionskontroll, detaljerade ritningar, materialval och repeterbar produktion är viktiga. För inköpsteam är att tillhandahålla den fullständiga tekniska ritningen och tydligt identifiera kritiska krav en effektiv utgångspunkt för teknisk utvärdering och offert.

Vanliga frågor

Vad är skillnaden mellan en standardsvarvad del och en komplex precisionssvarvad del?

En standardsvarvad del har i allmänhet relativt enkel cylindrisk geometri och konventionella dimensionskrav. En komplex precisionssvarvad del kan kombinera flera diametrar, inre egenskaper, gängor, spår, korshål, snäva toleranser, kontrollerad utlopp och specifika ytfinish inom en komponent.

Hur exakta kan komplexa precisionssvarvade detaljer vara?

Noggrannheten beror på material, geometri, maskinkonfiguration, verktyg, arbetshållning, processstabilitet och inspektionsmetoder. Allmänt CNC-svarvning kan vanligtvis arbeta runt ±0,05 mm, medan utvalda precisionsegenskaper kan nå cirka ±0,01 mm eller tätare när designen och processen tillåter det. Dessa siffror bör behandlas som projektspecifika kapacitetsreferenser snarare än universella garantier. :contentReference[oaicite:5]{index=5}

Vilka material används vanligtvis för precisionssvarvade komponenter?

Vanliga val inkluderar rostfritt stål, kolstål, legerat stål, aluminium, mässing, koppar och teknisk plast. Lämpligt material beror på styrka, korrosionsbeständighet, temperatur, slitage, vikt, elektriska egenskaper och driftsmiljön.

Kräver komplexa svarvade delar sekundär bearbetning?

Inte alltid. Vissa komponenter kan kompletteras direkt genom CNC-svarvning, medan andra kan kräva slipning, polering, värmebehandling, plätering, anodisering, passivering eller andra ytbehandlingsprocesser för att uppfylla specifika funktionskrav.

Varför är ytfinish viktigt för svarvade komponenter?

Ytfinish kan påverka friktion, slitage, tätning, lagerkontakt, glidbeteende och utseende. Funktionella ytor bör därför få krav som är anpassade till deras faktiska driftsförhållanden snarare än att automatiskt tillämpa samma finishspecifikation på hela komponenten.

Vilken information ska ingå när du begär offert?

En användbar offertförfrågan bör inkludera 2D-ritning, 3D-modell om tillgänglig, materialkvalitet, kvantitet, toleranser, ytfinishkrav, gängor, värmebehandling, ytbehandling, inspektionskrav, förpackningsförväntningar och leveranskrav. Komplett teknisk information gör att tillverkaren kan utvärdera projektet mer exakt.

Kan en komponent kombinera svarvning och fräsning?

Ja. Frässvarvutrustning och svarvcentra med spänningsförande verktyg kan kombinera svarvning med operationer som borrning, gängning, slitsning och fräsning. Detta kan minska antalet inställningar för lämplig komponentdesign och hjälpa till att upprätthålla positionella relationer mellan funktioner. :contentReference[oaicite:6]{index=6}

Slutsats

Komplexa precisionssvarvade delar är konstruerade komponenter där geometri, dimensionsnoggrannhet, materialegenskaper, yttillstånd och tillverkningsrepeterbarhet alla bidrar till den slutliga prestandan. Det mest effektiva tillverkningssättet börjar med en tydlig teknisk ritning, lämpligt materialval, realistiska toleranser, noggrant planerade bearbetningsoperationer och inspektionsmetoder som återspeglar komponentens faktiska funktion.

För ingenjörer och inköpsteam är nyckeln inte bara att begära minsta möjliga tolerans. Istället bör varje krav kopplas till montering, rörelse, tätning, belastning, slitage eller annan mätbar funktion. Detta tillvägagångssätt kan hjälpa till att kontrollera tillverkningskomplexiteten samtidigt som den prestanda som förväntas av den färdiga komponenten bibehålls.

Om du utvecklar anpassade axlar, bussningar, kopplingar, kopplingar, mekaniska precisionskomponenter eller andra invecklade svarvade produkter,Qingdao Tuoyuan Metal Products Co., Ltd.kan utvärdera dina tekniska krav och produktionsbehov.Dela dina ritningar, specifikationer, material och kvantiteter, ochkontakta ossför att diskutera en lämplig tillverkningslösning för ditt projekt.
