CNC-bearbetning industriella pluggstift

En pluggstift är en kort, cylindrisk stift som används för att upprätthålla exakt inriktning mellan två eller flera delar av en sammansättning. Till skillnad från en bult, som klämmer samman delar, etablerar CNC-bearbetning industriella pluggstift position. Det är referenspunkten som hela sammansättningen är uppbyggd kring. När du skruvar fast ett växellådshus till en motorfläns garanterar pluggstiften - inte bultarna - att axlarna förblir i linje.

Pluggstift finns i två huvudsakliga former: presspassning och slip-fit. Prestandaskillnaden mellan en bra plugg och en dålig mäts i mikron: för snäv och den griper sig; för löst och monteringen driver.

Material och hårdhet för industriella pluggstift

Kolstål (1045/1060): härdat och härdat, kostnadseffektiv allmän användning

Lagerstål (GCr15/52100): genomhärdat till HRC 60–64 för maximal livslängd

Rostfritt (SUS303/304/316): korrosionsbeständig för livsmedel, marin och medicinsk användning

Härdat verktygsstål (för speciella slitageapplikationer)

Diameterintervall: 1 mm – 30 mm, längder från 3 mm till 200 mm

Toleransklasser: m6 press-fit, h6/h7 slip-fit ​​enligt ISO 8734/8735, USAS B18.8.2

Den klassiska tillverkningsvägen är centrumlös slipning: stänger mals till slutlig diameter på en centerlös kvarn, skärs till längd, fasas och härdas. Vad de flesta köpare inte inser är att ordningen slipning-före-härdning spelar roll - härdning efter slipning orsakar förvrängning, vilket är anledningen till att vi slipar, härdar och sedan slutslipar de kritiska stiften.

Tuoyuan Real Case Sharing

Bransch: Industriell automation & maskiner

Material: aluminium / rostfritt stål

Process: Precisions-CNC-svarvning & räfflor

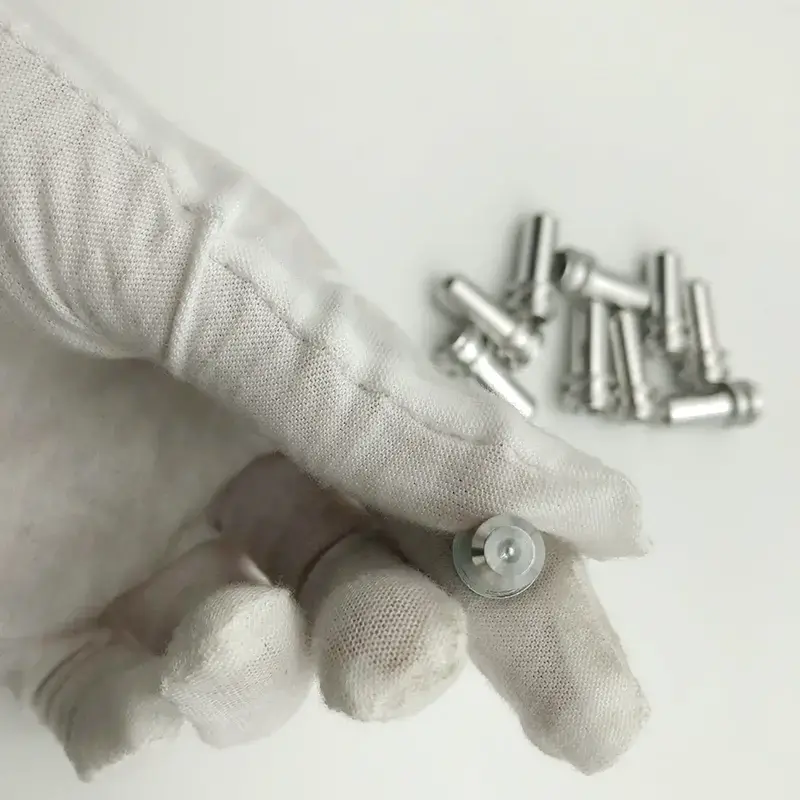

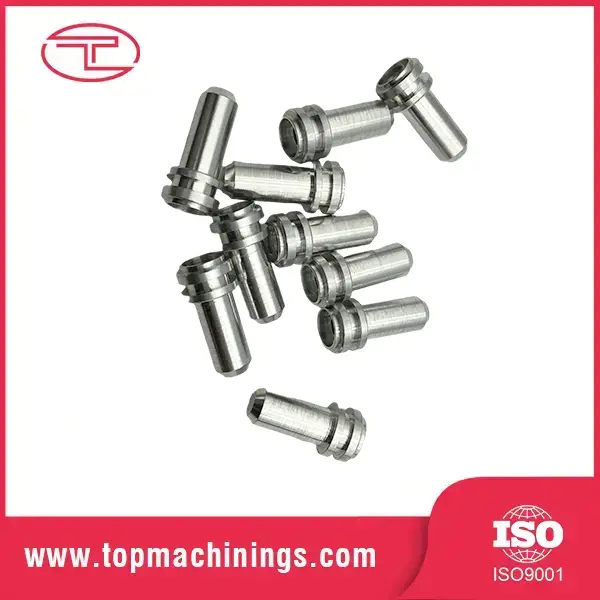

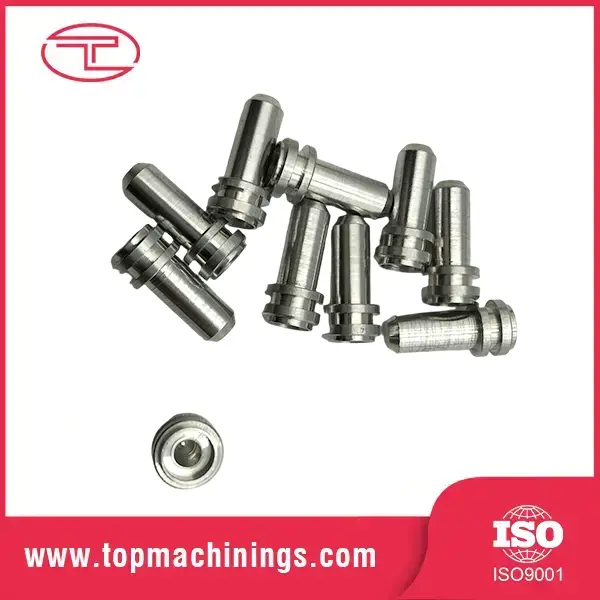

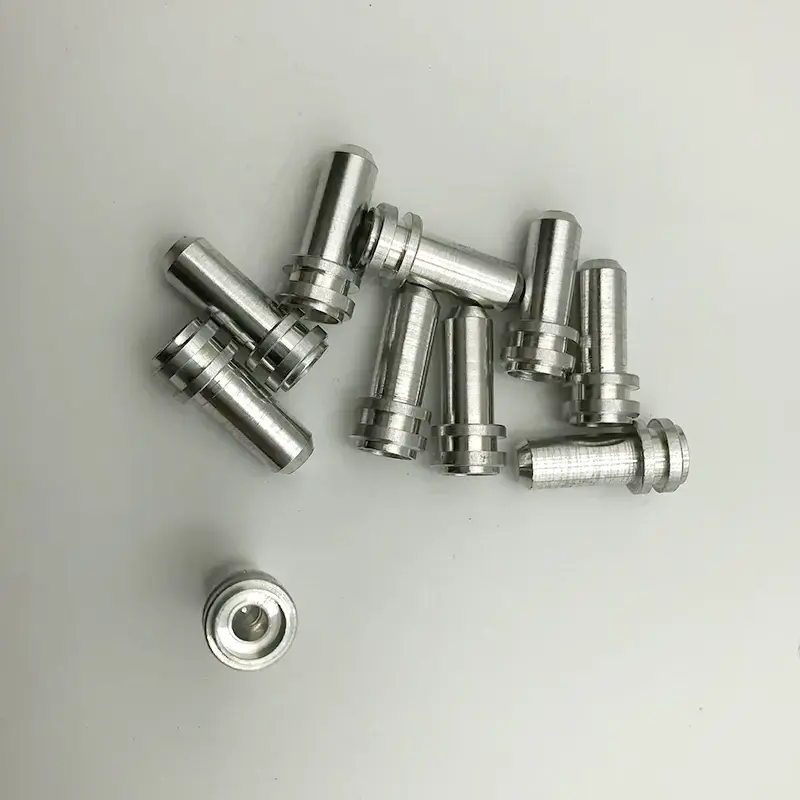

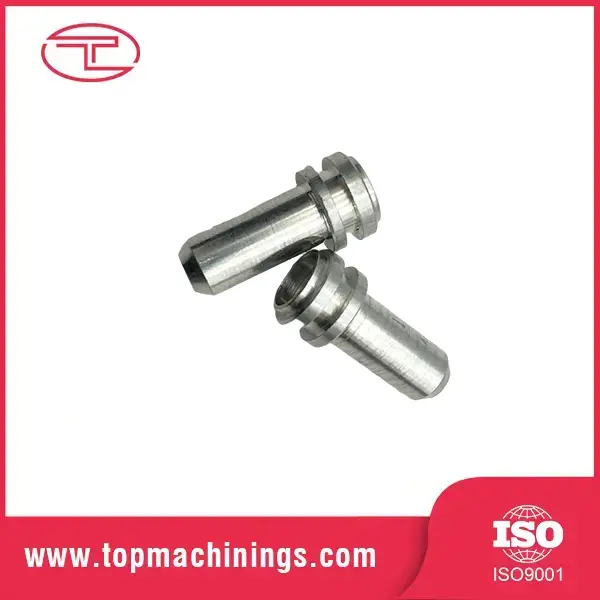

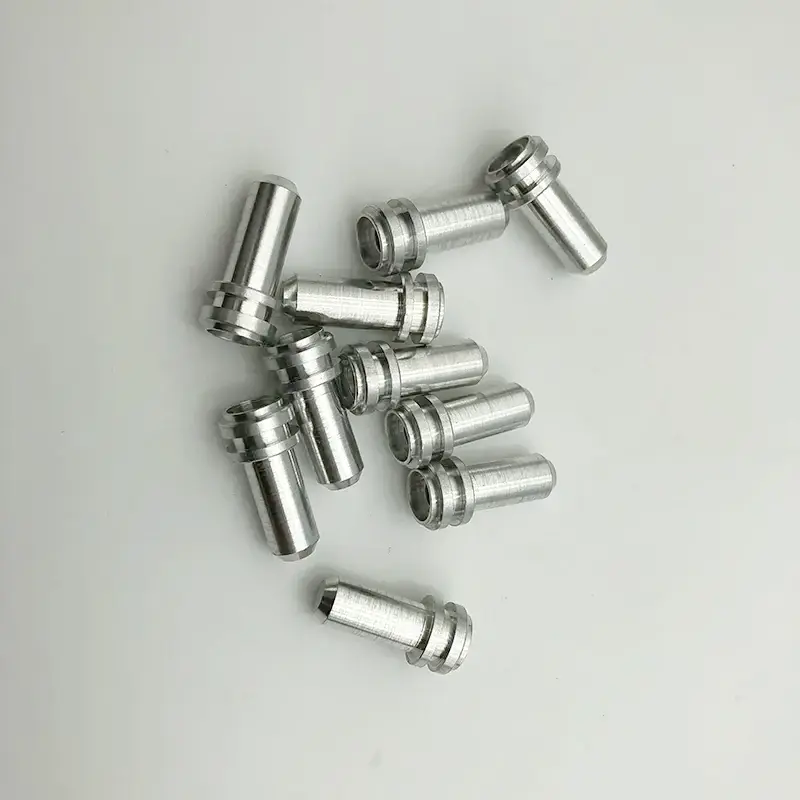

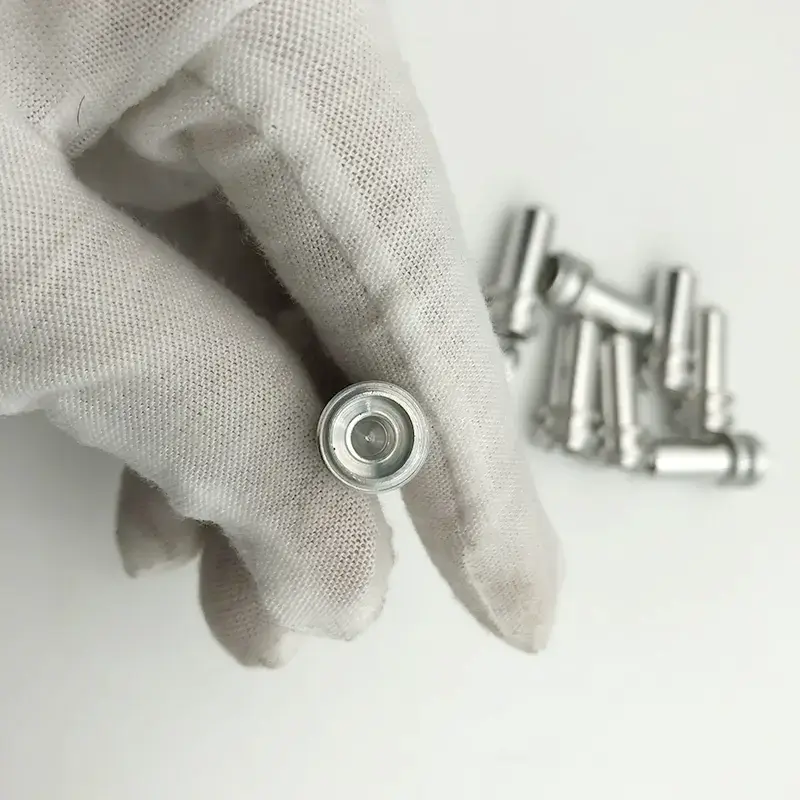

En amerikansk automationstillverkare krävde anpassade CNC-bearbetning av industriella pluggstift med exakta O-ringspår och strikta dimensionella toleranser för att säkerställa exakt inriktning och säker tätning i höghastighetsmonteringslinjer.

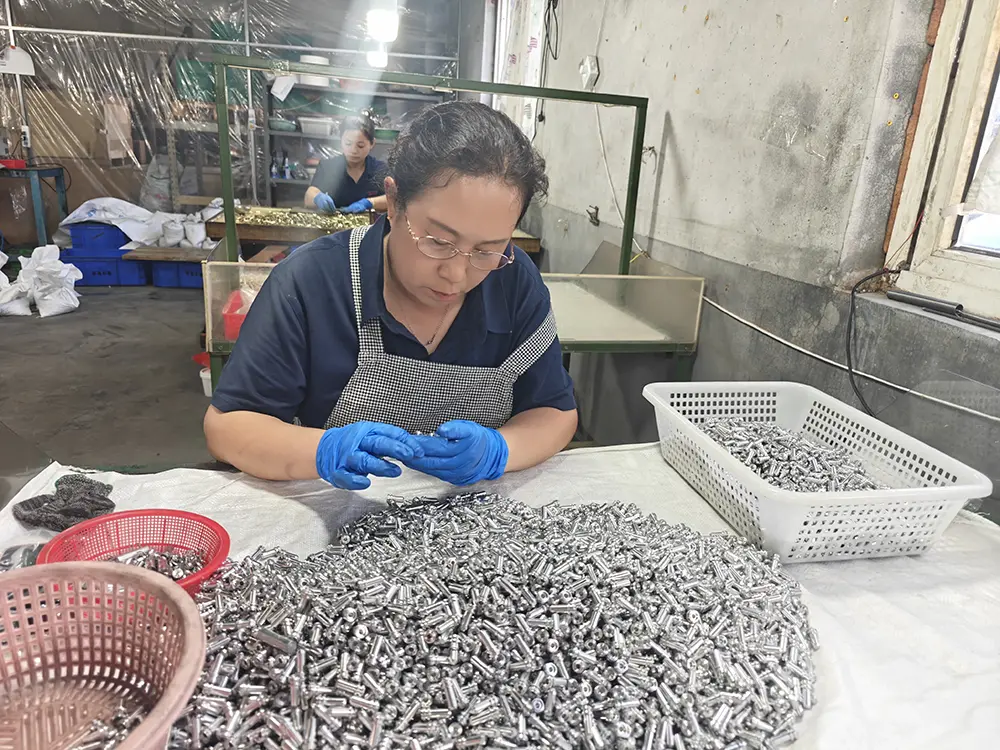

Vi producerade dessa flerstegsstift med högprecisionsschweiziska CNC-svarvar, som bibehöll exakt spårdjup och ytfinish för optimal tätning. 100 % optisk inspektion utfördes före förpackning.

Nyckelfunktioner och fördelar

Slipa till ±0,002 mm för sann positionering

Slutliga diametrar är mittlöst slipade till ±0,002 mm med en ytfinish på Ra 0,2–0,4 μm. Detta är inte en "tillräckligt nära" tolerans – CNC-bearbetning industriella pluggstift är toleransen som gör sammansättningar repeterbara, fixturer exakta och produkter konsekventa.

Härdad till HRC 60+ för lång livslängd

Lagerstålstift är genomhärdade till HRC 60–64, vilket ger dem hårdheten att överleva upprepad insättning och borttagning utan skåror. En härdad plugg håller längre än en mjuk i en storleksordning.

Fasade ändar, rena kanter

Båda ändarna är avfasade (vanligtvis 1,5×45°) och avgradade, så att stiften börjar in i hålen rent utan att rakmaterial eller skada hålets mynning. Inga grader, inga repade hål, inga kasserade enheter.

Rakhet du kan lita på

Förhållandet mellan längd och diameter hålls rakt inom 0,01 mm per 50 mm. En böjd pluggstift misslyckas inte bara med att lokalisera – den skadar det brotschade hålet vid införandet. Vi mäter rakhet på varje produktionsbatch.

Tät diametergruppering för blandade passningar

Stiften sorteras i grupper med snäva diameter så att en låda med stift ger konsekvent passningstryck. Inget mer "den här glider, att man behöver en hammare" på ditt löpande band.

Produktspecifikationer

Produktionsprocess

CNC-bearbetning, industriell stifttillverkning börjar med kalldragen eller slipad stång. Stängerna är centerlösa slipade till nästan slutlig diameter, kapade i längd, fasade och avgradade. För härdade stift värmebehandlas de sedan och slutslipas till den slutliga toleransen - tvåstegsslipningen är det som håller den färdiga stiften perfekt rund och rak.

Slutinspektionen täcker diameter (med mikrometer och luftmätare), hårdhet (Rockwell-testning), rakhet och ytfinish. Stiften är grupperade efter diameter och förpackade i oljad, rostskyddad förpackning. Batchcertifikat följer med varje beställning.

Produktionstidslinje

Standard ledtid: 10–15 dagar för standardstorlekar; 15–18 dagar med härdning och slipning.

Dag 1–3: Orderbekräftelse och materialval

Dag 4–8: Stångslipning, skärning, fasning

Dag 9–12: Värmebehandling och slutslipning (om specificerat)

Dag 13–14: Besiktning, gruppering, packning

Dag 15: Utsändning från Qingdao

Varför välja Tuoyuan Metal

Kapacitet på mikronnivå, industriella volymer

Med 10+ år i precisionsbearbetning, 20 CNC-svarvar och 100 miljoner delar årlig kapacitet, kan Tuoyuan Metal leverera industriella stift för CNC-bearbetning i volymer av fordonskvalitet med toleranser av labbkvalitet. Vi har skickat 2,5-miljoner stycken partier till under 15 PPM defektfrekvens.

Nordamerikas betrodda leverantör

60 % av vår produktion går till nordamerikanska kunder, med 95 % upprepade köp. Om våra pluggstift inte placerade delar korrekt, skulle dessa kunder inte beställa om – varje kvartal, i flera år.

Full spårbarhet

Materialbrukscertifikat, värmebehandlingsprotokoll och inspektionsrapporter arkiveras per parti. Full spårbarhet från barlagerparti till färdig stift.

Snabba prover och offerter

Provbeställningar skickas inom 3–5 dagar. Offerter inom 24 timmar. Kvalitetsproblem svarade inom 48 timmar. Detta är vår standard, inte vårt löfte.

Förpackning & Frakt

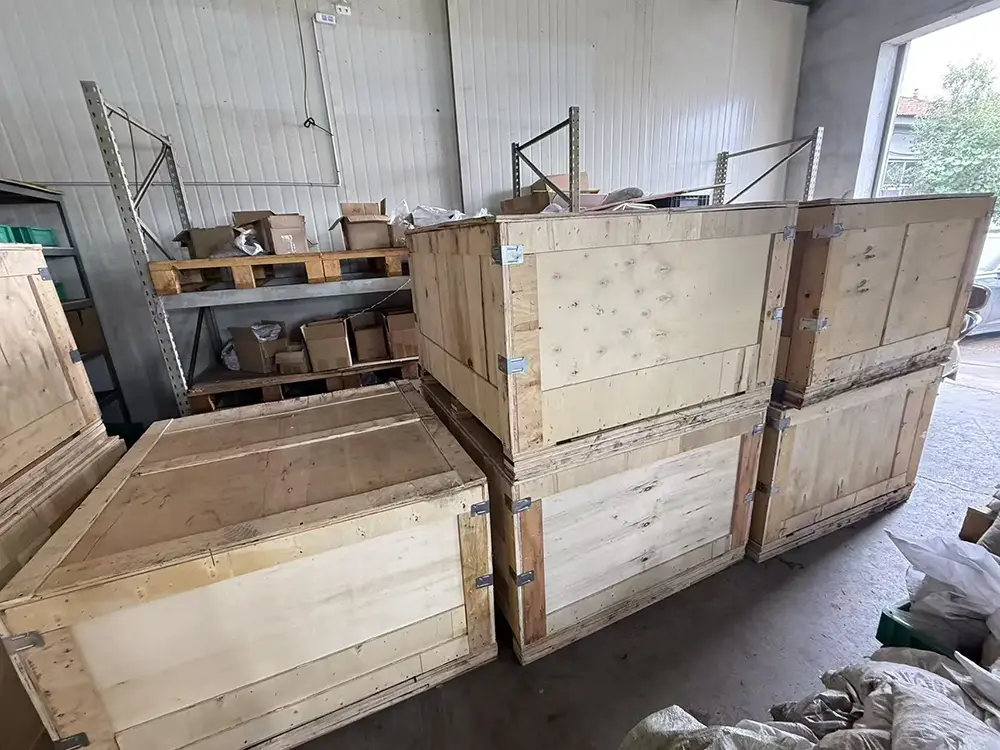

Stiften är oljade eller belagda, förpackade i polypåsar med rostskyddsmedel och skickas i kartonger eller trälådor. Express (DHL/FedEx/UPS) för små beställningar, sjöfrakt från Qingdaos hamn för bulk. Dokumentation: Kommersiell faktura, packlista, fraktsedel, ursprungsintyg, materialprovningscertifikat. Kontakta vårt exportteam för CNC-bearbetning industriella pinnar priser, bulkbeställningar eller en offert.

FAQ

F1: Vilken tolerans håller dina pluggstift?

A1: Standard marktolerans är ±0,002 mm på diameter, med ytfinish Ra 0,2–0,4μm. Tillgängliga passformsklasser: m6 press-fit, h6/h7 slip-fit.

F2: Vad är skillnaden mellan m6 och h6 fit stift?

A2: m6-stift är något överdimensionerade för presspassning, de låser sig i brotschade hål och kräver en avdragare för att ta bort. h6/h7 stift är slip-fit ​​för sammansättningar som måste demonteras regelbundet. Berätta för oss din ansökan så rekommenderar vi rätt klass.

F3: Tillhandahåller du härdade rostfria stift?

A3: Ja — nederbördshärdande rostfritt stål kan härdas till HRC 38–44 med utmärkt korrosionsbeständighet. För mat eller sjötjänst är detta det rätta valet.

F4: Kan du göra stift med anpassad längd eller anpassad avfasning?

A4: Ja. Vi kapar anpassade längder, anpassade avfasningar, avsmalnande piloter och spår per ritning. MOQ för anpassade stift är låg - prover är välkomna.

F5: Hur förhindrar du rost på stift i förvaring?

A5: Stiften är oljade och packade med ångfas-korrosionsinhibitorpapper. För utländska sjöfrakter använder vi VCI-förpackningar för att garantera rostfri ankomst.
