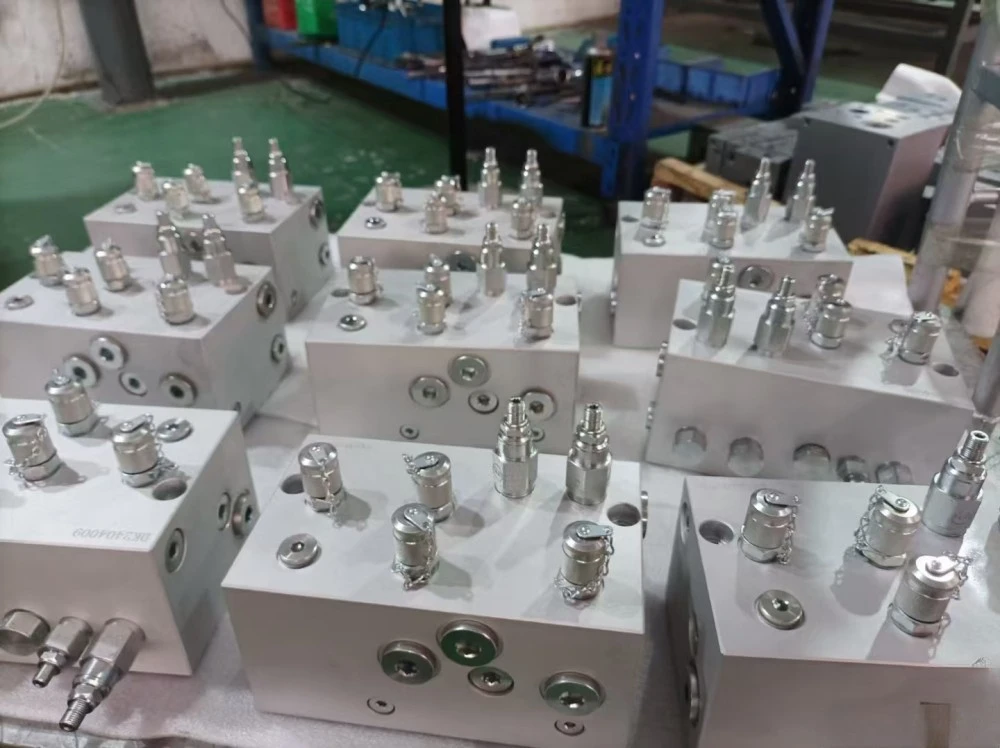

CNC-bearbetad hydraulisk koppling

CNC-bearbetad hydraulkoppling är en hydraulisk koppling som ansluter slangar, rör, pumpar, ventiler och cylindrar i ett hydraulsystem. Det ser enkelt ut - en metallkropp med gängor och en tätningsyta - men den fungerar under brutala förhållanden: tryck från 50 till 400+ bar, temperatursvängningar, vibrationer och hydraulvätska som hittar alla läckor som vatten hittar en spricka.

Beslagets uppgift är att täta. Oavsett om det är en JIC 37° flare, en ORFS (O-ringstätning), en BSPP parallellgänga eller en NPT konisk gänga, är tätningsgeometrin bearbetad till mikronprecision. En tätningsyta 0,02 mm orund är ett beslag som gråter. En gänga med en riven rot är ett beslag som blåser av under tryck. Det är därför som bearbetningskvalitet inte är "trevligt att ha" här – det är en säkerhetsfråga.

Nyckelfunktioner och fördelar med CNC-bearbetad hydraulkoppling

Tätningsytor bearbetade, inte "tillräckligt bra" 37° utsvängningskonen, O-ringsspåret och sätesytorna är bearbetade med kontrollerade toleranser (sätesvinkel ±0,5°, ytfinish Ra 0,8μm max). En ordentlig tätningsyta är det som håller 350 bar inne i röret och utanför ditt utrustningsrum.

Rena, vassa trådar Trådarna klipps eller rullas till 6g/6H med full profilform — inga trasiga rötter, inga överrullade toppar. Koniska gängor (NPT/BSPT) är verifierade med L1/L2 ringmätare för att garantera en tät, icke-läckande skarv.

Trycktestad självförtroende Vi trycktestar kopplingar till 1,5× nominellt arbetstryck på provtagna satser, och varje koppling inspekteras visuellt och dimensionellt. För kritiska applikationer finns 100 % trycktestning tillgänglig.

Materialrätt för vätskan Kolstål förzinkat för standard mineraloljesystem; rostfritt 316 för mat, marina och aggressiva vätskor; mässing för lågtryckspneumatisk och vattenservice. Rätt material förhindrar galvanisk korrosion och för tidigt brott.

Renlighet du kan specificera Armaturer rengörs med ultraljud och förpackas enligt din renhetsspecifikation – inklusive ISO 4406 renhetsklasser för känsliga servo- och proportionella system.

Produktspecifikationer

Typiska applikationer

Som en CNC-bearbetad tillverkare och leverantör av hydrauliska kopplingar, levererar Tuoyuan Metal kopplingar i bulk till fabriksdirekta priser för:

Mobil hydraulik — grävmaskiner, lastare, jordbruksmaskiner

Industriella hydrauliska system — pressar, formsprutningsmaskiner, verktygsmaskiner

Anläggningsutrustning hydrauliska kretsar

Marina och offshore hydrauliska system (316 rostfria)

Livsmedelsbearbetning och farmaceutiska vätskelinjer

Testbänkar, smörjsystem och pneumatiska kretsar

Produktionsprocess

Hydrauliska kopplingar bearbetas från stånglager på CNC-svarvar - ofta i en enda fastspänningscykel. Sexkantskroppar svarvas, borras, gängas och tätningsgeometrin (utsvängningskon, O-ringsspår eller kon) skärs med dedikerade verktyg. Enkeluppställningsmetoden är det som håller tätningsytan koncentrisk med gängan.

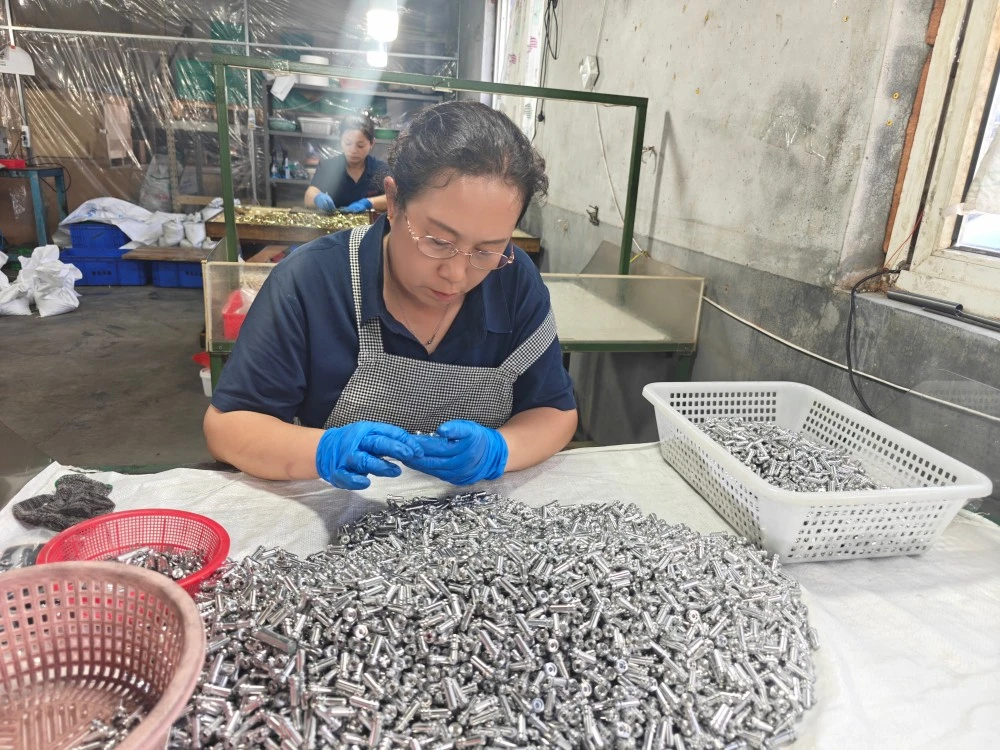

Efter bearbetning avgradas beslag - kritiskt på tätningsytorna - och ytbehandlas sedan (förzinkning, zink-nickel eller passivering). Beslag rengörs med ultraljud för att avlägsna spån och rester och inspekteras sedan: gängmätning, kontroll av sätesvinkel, dimensionsmätning och provtagning av tryck.

Varför välja Tuoyuan Metal

Bearbetningsprecision där det gäller Våra CNC-svarvar håller repeterad positioneringsnoggrannhet på ≤±0,003 mm, och vi bearbetar rutinmässigt till ±0,01 mm på beslag – toleransbandet som håller tätningsytor sanna och gängorna rena.

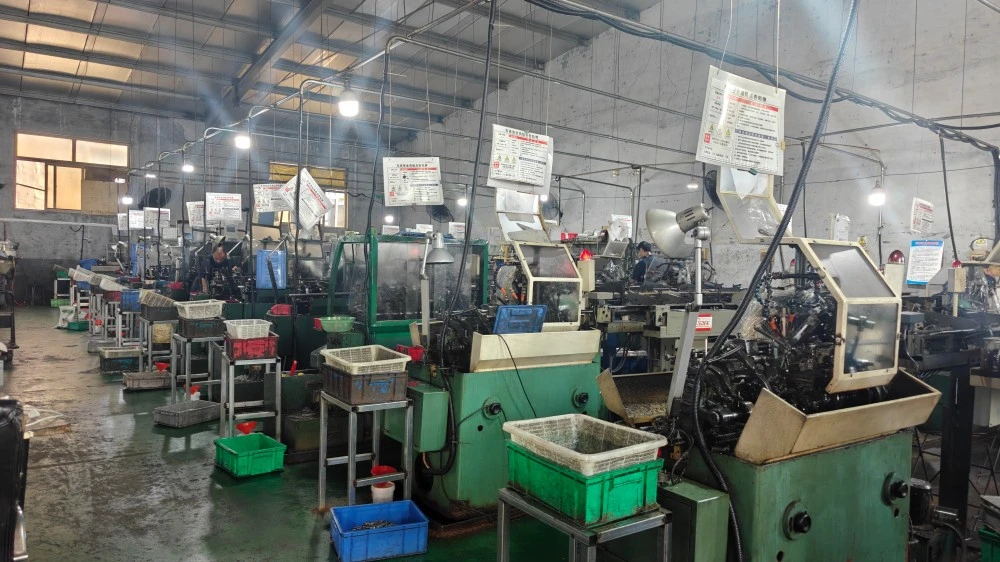

Decennium av metallbearbetningsexpertis Över 10 år i precisionssvarvade detaljer, med en fabrik på 5 000 m², 20 CNC-svarvar och en årlig kapacitet på 100 miljoner bitar. Vi har bearbetat alla beslagsstandarder i denna katalog — många gånger om.

48-timmars kvalitetssvar Om ett problem upptäcks svarar vi inom 48 timmar och tar fullt kompensationsansvar enligt överenskommelse. Det åtagandet, som konsekvent respekteras, är anledningen till att 95 % av våra kunder beställer om.

Exportklar dokumentation Materialcertifikat, inspektionsrapporter och trycktestprotokoll skickas med varje beställning. Tredje parts inspektionssamordning tillgänglig.

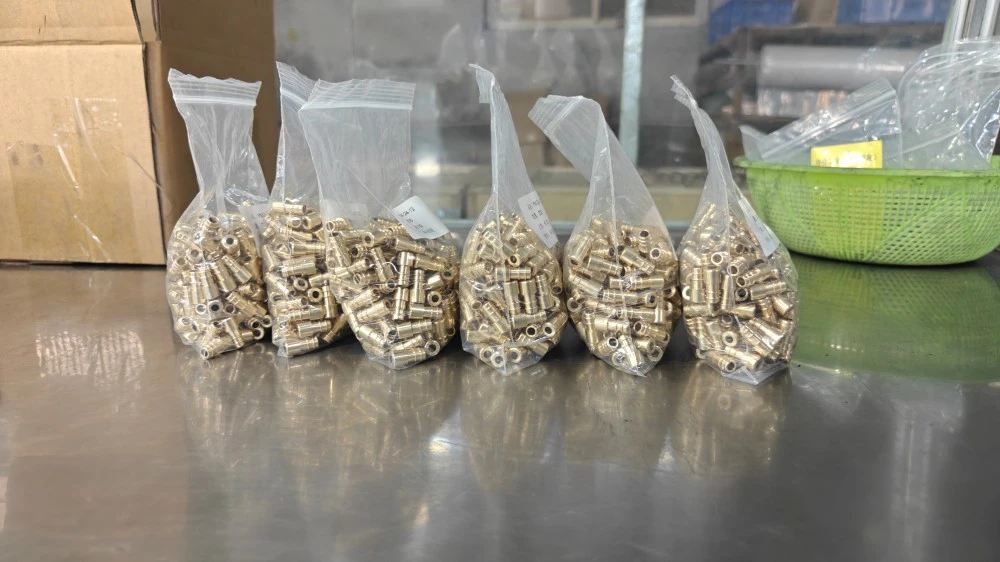

Förpackning & Frakt

Beslag rengörs, skyddas mot korrosion och förpackas i polypåsar, kartonger eller exportträfodral. Express-, flyg- och sjöfrakt tillgängligt från Qingdaos hamn. Dokumentation: Kommersiell faktura, packlista, fraktsedel, ursprungsintyg, materialprovningscertifikat. Kontakta vårt exportteam för CNC-bearbetade hydrauliska kopplingspriser, bulkbeställningar eller en offert.

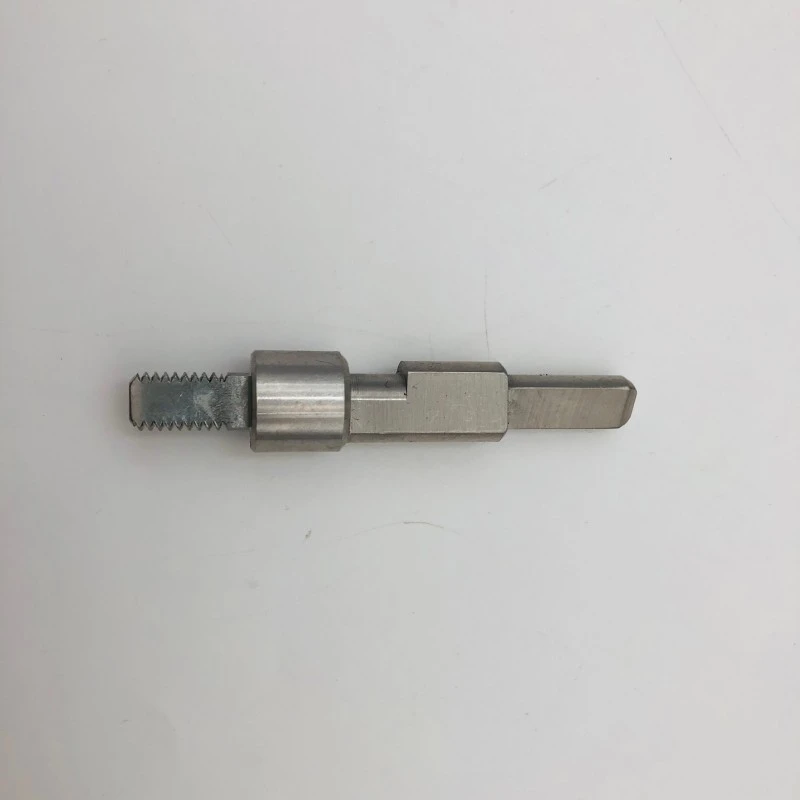

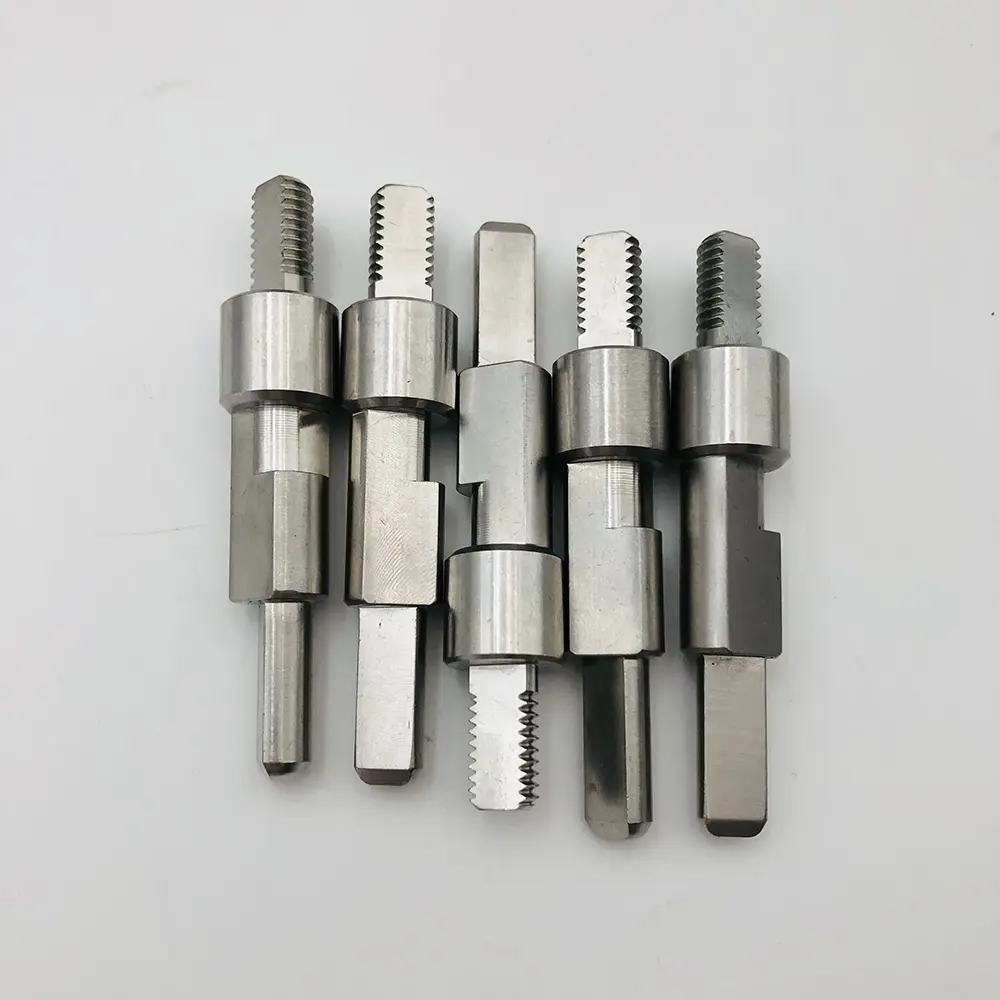

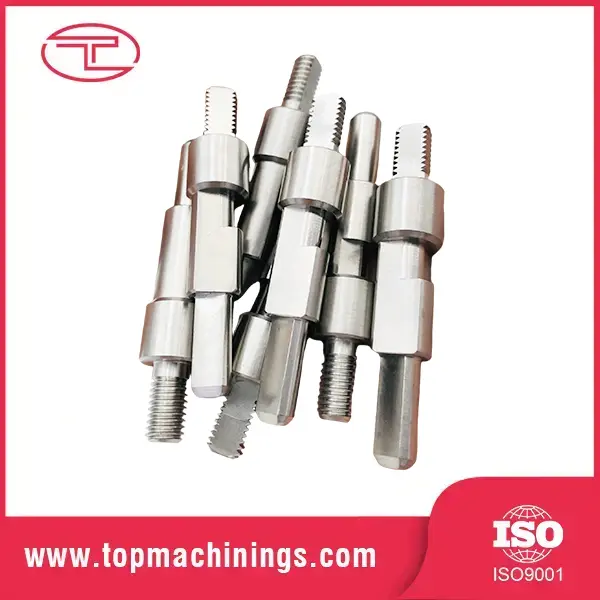

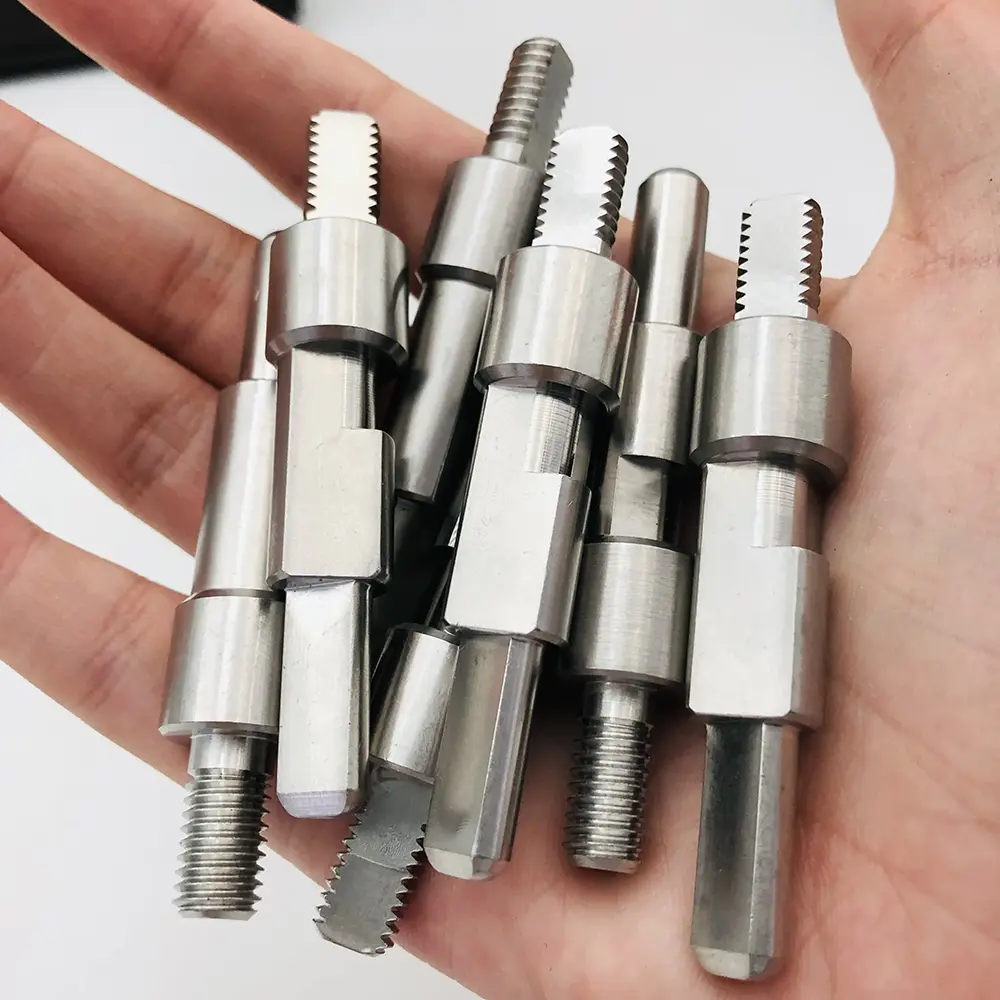

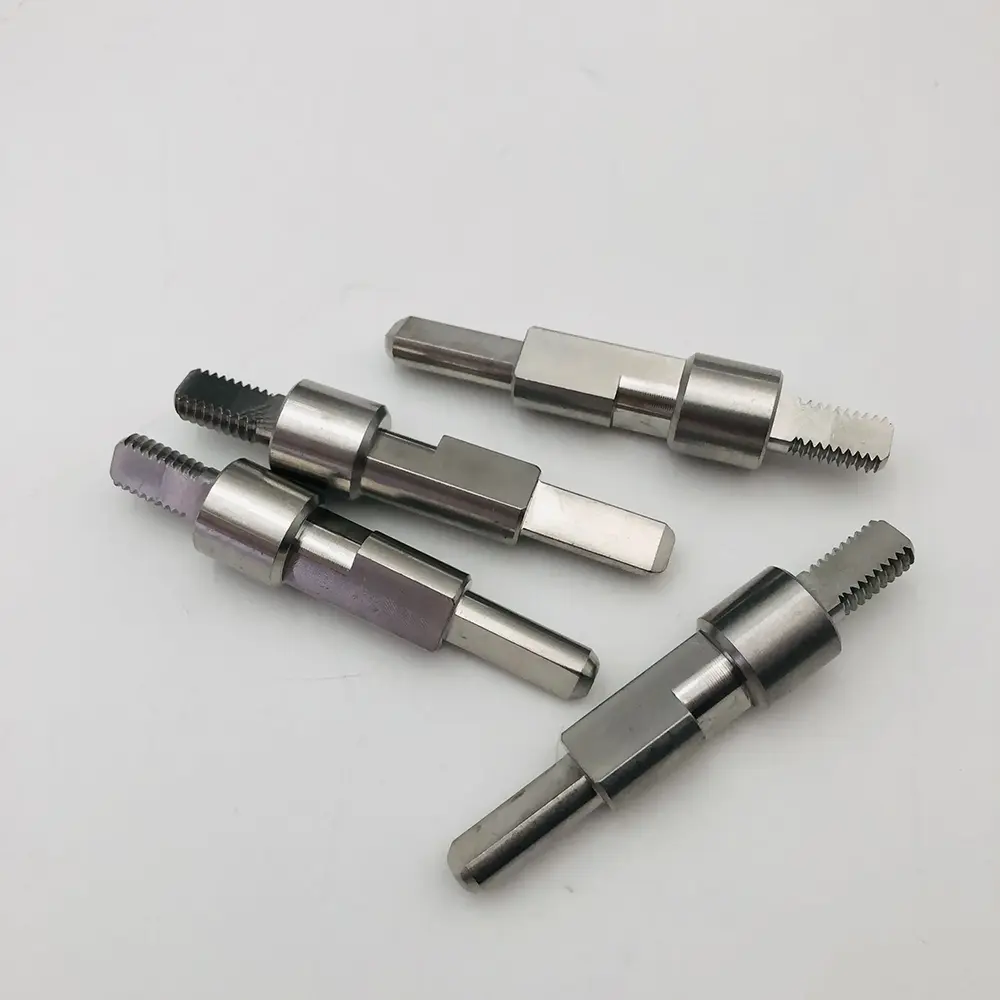

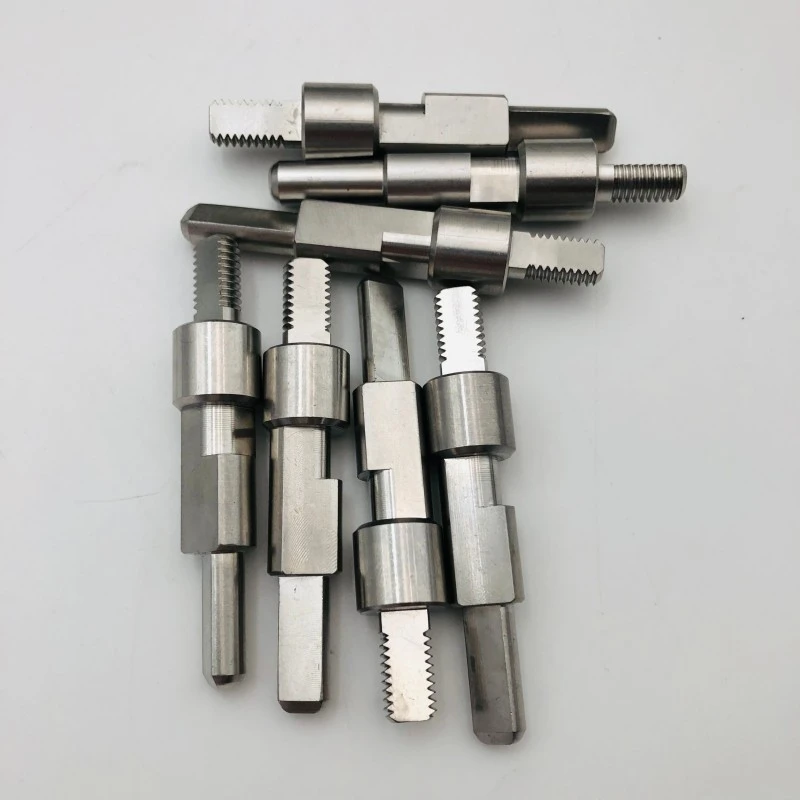

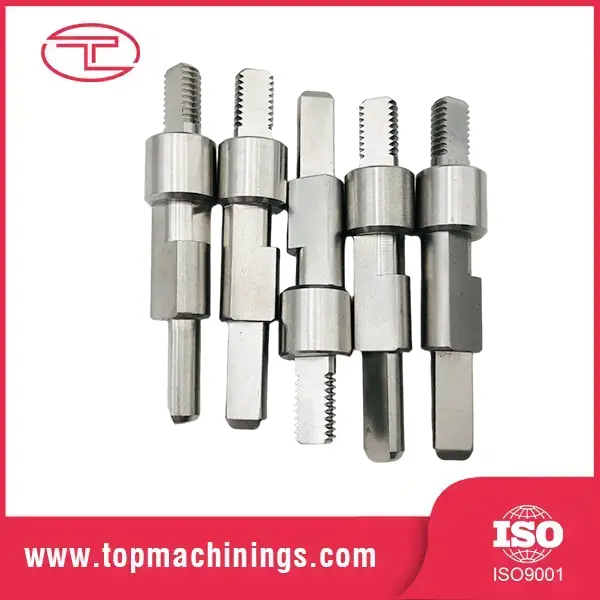

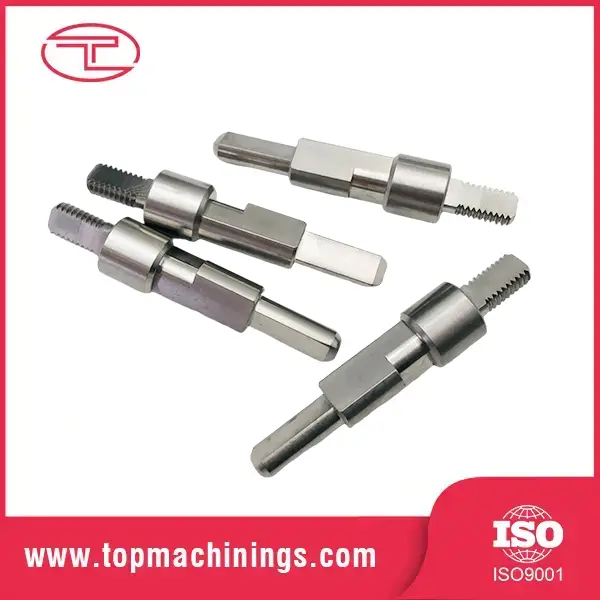

Högprecisionsgängade axlar för industriell utrustning

Kund: European Hydraulic Equipment Manufacturer

Bransch: Fluid Power & Industrial Automation

Material: Rostfritt stål / Kolstål

Process: Precisions-CNC-svarvning, fräsning, gängning och värmebehandling

Kunden krävde skräddarsydda flerstegsgängade axlar med snäva toleranser och jämn ytfinish för att förhindra läckage och mekaniskt slitage i hydrauliska högtrycksaggregat. Standardkomponenter på marknaden uppfyllde inte deras specifika vridmoment och uppriktningskrav.

Med fleraxliga schweiziska CNC-svarv- och precisionsfräsmaskiner tillverkade vi skräddarsydda axlar med exakta gängprofiler och planfräsade egenskaper enligt kundens tekniska ritningar. Strikt kvalitetskontroll, inklusive 100 % testning av gängmått och kontroller av ytjämnhet, tillämpades före leverans.

FAQ

F: Vilken monteringsstandard ska jag använda?

S: Det beror på din region och slangändar: JIC är vanligt i Nordamerika, BSP i Europa/Asien, metrisk DIN i Tyskland, ORFS där vibrationer och läckagefri prestanda spelar roll. Skicka oss dina aktuella beslag eller ritningar så identifierar vi standarden och levererar matchande beslag.

F: Vilket tryck kan dina beslag hantera?

S: Standardkopplingar är klassade till 350 bars arbetstryck; högtryckskonfigurationer upp till 630 bar. Vi trycktestar provtagna satser till 1,5× nominellt tryck.

F: Kan du leverera beslag i rostfritt stål för livsmedel eller marint bruk?

S: Ja — SUS316-kopplingar med passiveringsfinish finns tillgängliga för livsmedels-, marin- och farmaceutiska tillämpningar. Materialcertifikat tillhandahålls.

F: Erbjuder du anpassade beslag per ritning?

S: Ja, helt anpassade beslag är vår specialitet. Skicka en ritning eller prov så bearbetar vi till din exakta geometri, inklusive anpassade portkonfigurationer.

F: Vad är din MOQ och leveranstid för CNC-bearbetad hydraulkoppling?

A: Prover: 3–5 dagar, MOQ flexibel. Produktion: snitt 15 dagar. Sjöfrakt från Qingdao, eller express för brådskande små beställningar.
